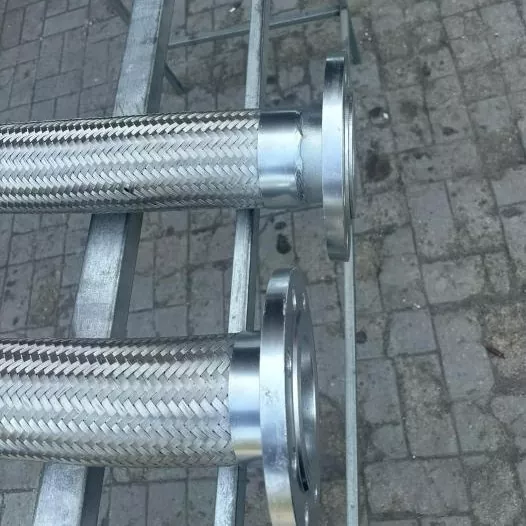

Ребрасто флексибилно метално црево

Серија валовитог флексибилног металног црева ЈИДОНГДА је изграђена око мехова од нерђајућег челика танких зидова. Његова јединствена ребраста структура пружа флексибилност иу аксијалном иу бочном правцу, задржавајући инхерентне предности метала: отпорност на високе температуре, притисак и корозију. Поред пуког преношења радног медијума, кључна вредност производа лежи у његовој способности да компензује термичко ширење, изолује механичке вибрације и исправи неусклађеност инсталације. Служи као битна сигурносна компонента, омогућавајући флексибилне везе унутар крутих индустријских цевоводних система и дизајниран за континуирани рад у тешким условима.

Карактеристике дизајна производа

ЈИДОНГДА користи технологију бешавног обликовања која осигурава структурну стабилност и врхунску непропусност. Склоп језгра се састоји од четири слоја, са опцијама за прилагођено ојачање:

1. Валовити елемент

Произведен од једног лима од нерђајућег челика (класа 304 или 316Л), ово елиминише ризике повезане са завареним шавовима и значајно побољшава флексибилност црева и компатибилност са различитим медијима.

2. Слој ојачања (метална плетеница)

Спољни омотач од жичане мреже (нерђајући челик) који ефикасно ограничава издужење, распоређује оптерећење притиска и повећава укупну отпорност на притисак.

3. Крај система за повезивање

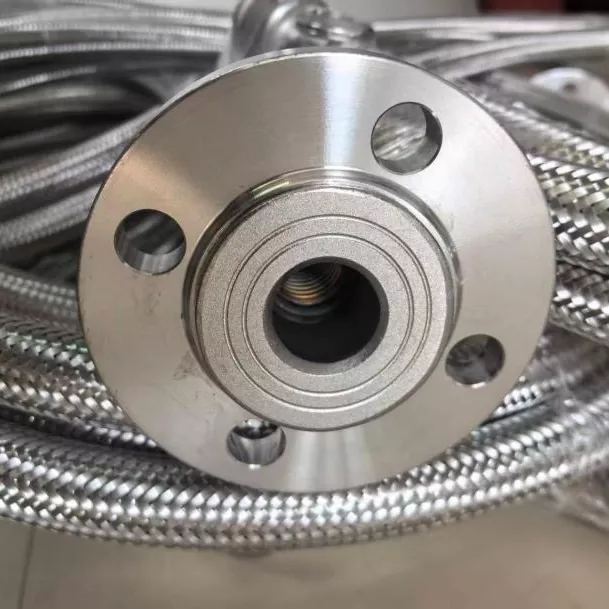

Подржава различите типове прикључака – прирубничке, навојне, компресионе спојеве и заварене спојеве – омогућавајући интеграцију у широк спектар система цевовода.

4. Опциони заштитни слој

Специјалне опције заштитног ојачања су доступне за захтевне услове рада (нпр. морска окружења, руковање агресивним супстанцама или апликације на високим температурама).

Кључне области примене

Ребрасто флексибилно метално црево прилагођава се различитим сценаријима индустријских цеви, нудећи велику свестраност и практичност:

1. Системи за компензацију вибрација индустријских цевовода: Апсорбују топлотно ширење и контракцију док пригушују вибрације опреме током рада;

2. Петрохемијска индустрија: Погодно за транспорт корозивних медија и обезбеђивање флексибилних веза у процесним цевоводима;

3. Системи за производњу енергије: Користе се за смањење и компензацију вибрација у котловима, измењивачима топлоте и циркулационим цевоводима за хлађење;

4. Поморски инжењеринг: Изолује вибрације у цевоводима на броду и издржава корозију од сланог спреја у морском окружењу;

5. Високотемпературна металуршка опрема: Погодно за високотемпературне пећи и цевне везе подложне наизменичним високим и ниским температурама;

6. Изградња ХВАЦ система: Обезбеђује флексибилне везе у ХВАЦ системима, смањујући вибрације цеви и буку.

Практични примери примене

Пример 1: Пројекат високотемпературног процеса цевовода у приобалној рафинерији нафте

Обалска рафинерија нафте суочила се са проблемима са честим термичким померањем и цурењем прирубничких спојева у високотемпературним цевима за нафту и гас узроковане продуженим температурним флуктуацијама. Пројекат користи ребрасто флексибилно метално црево од нерђајућег челика ЈИДОНГДА 316Л, које ефикасно компензује топлотну деформацију и отпорно је на сулфидну корозију. Систем је непрекидно радио пет година без цурења, што је значајно смањило учесталост прекида рада на одржавању и повећало стабилност производне линије.

Пример 2: Пројекат надоградње цевовода за велики контејнерски брод

Главни цевовод за хлађење мотора на океанском броду је претрпео пуцање зида и смањен радни век услед сталних вибрација. Да би се решио овај проблем, уграђена су ЈИДОНГДА валовита црева по мери - са двослојном плетеницом и антикорозивним премазом за бродове. Ово решење је ефикасно елиминисало резонанцију цеви и обезбедило отпорност на корозију против морске соли, продужавајући радни век цеви са три године на више од десет година.

Кључне карактеристике производа

1. Веома флексибилан ребрасти дизајн са одличним могућностима аксијалних и бочних деформација, погодан за изазовне услове уградње;

2. Изузетна топлотна отпорност, способна да издржи екстремна циклична топлотна оптерећења;

3. Висока отпорност на корозију, компатибилна са транспортом већине индустријских медија;

4. Ефикасно пригушивање вибрација и компензација померања, смањење напрезања унутар система цевовода;

5. Стабилна и издржљива конструкција, дизајнирана за дуготрајан континуирани рад у индустријским окружењима;

6. Поуздано заптивање прикључка, значајно смањује ризик од цурења цевовода.

Опције прилагођене конфигурације

Прилагодљиво специфичним радним условима: конструкција од нерђајућег челика 316Л, двослојно ојачано плетење, антистатички дизајн, термоизолациони омотач, различити типови прикључака, антикорозивни премаз за бродове, верзије за ултра високе температуре (преко 600°Ц) и конструкције ојачане вакумом.

Кључне предности производа

1. Потпуно метална флексибилна веза, која нуди знатно већу поузданост од традиционалних гумених црева и елиминише проблеме везане за старење или квар;

2. Интегрисана компензација померања и способност пригушења вибрација, прилагодљива сложеним условима цевовода;

3. Подноси екстремне температуре и притиске; погодан за широк спектар примена;

4. Усклађен је са главним индустријским стандардима и универзално применљив у различитим индустријама;

5. Дизајн са високим фактором сигурности који обезбеђује стабилан рад и контролисан ризик;

6. Широко се користи широм света у различитим сценаријима са доказаним искуством у индустријским применама.

Често постављана питања

П1: Како да изаберем између 304 и 316Л валовитих флексибилних металних црева? Која је разлика?

Граде 316Л садржи молибден, пружајући повећану отпорност на јоне хлорида, киселине, алкалије и сулфиде; посебно је дизајниран за високо корозивна окружења, као што су морска/обална окружења или постројења за хемијску прераду. ЈИДОНГДА може пружити прецизне препоруке за избор материјала на основу специфичног радног окружења, температуре и услова рада.

П2: Може ли производ издржати високе температуре и висок притисак истовремено?

О: Да, дизајниран је да ради под истовременим условима високе температуре и високог притиска; међутим, имајте на уму да се дозвољени радни притисак материјала смањује како температура расте. Због тога се радни параметри морају прилагодити (смањити) у складу са стандардима када се користе у окружењима са високим температурама. За услове ултра-високе температуре (изнад 600°Ц) и високог притиска, препоручујемо коришћење специјализоване верзије ЈИДОНГДА за ултра-високе температуре како би се осигурала дугорочна сигурност у раду.

П3: Колики је век трајања производа и који елементи захтевају редовну инспекцију?

О: Радни век зависи од услова рада; Када се користи у стандардним системима грејања, производ има век трајања од 10-15 година; међутим, за цевоводе повезане са опремом која генерише високофреквентне вибрације, препоручује се замена сваких 3-5 година и годишњи прегледи. Током планираних инспекција, посебну пажњу треба обратити на питања као што су трошење плетенице, деформација тела црева, корозија на местима спајања и цурење течности; потребна је хитна замена ако се открије било какво оштећење.
