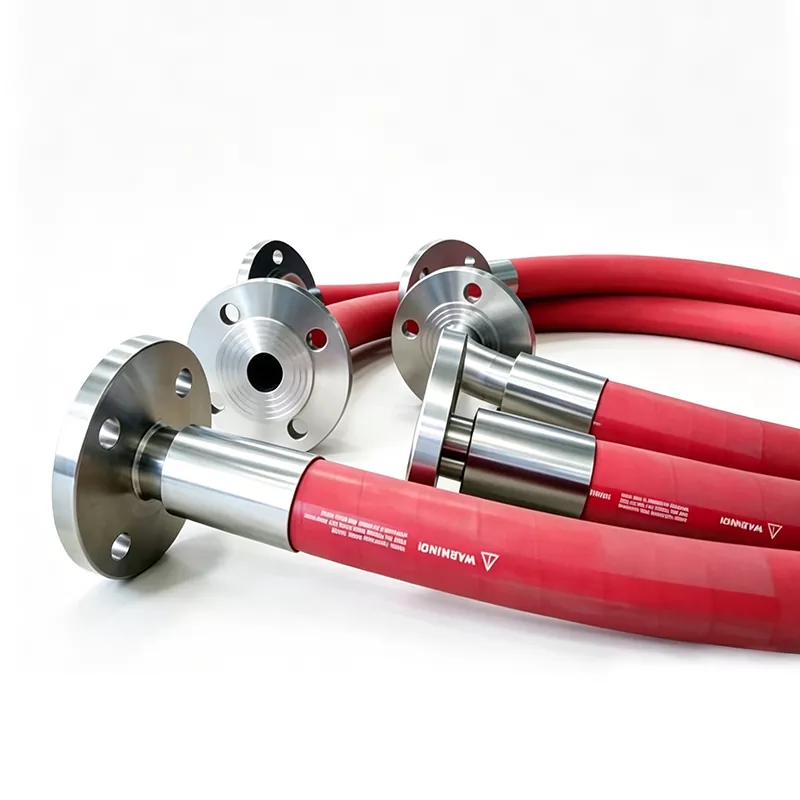

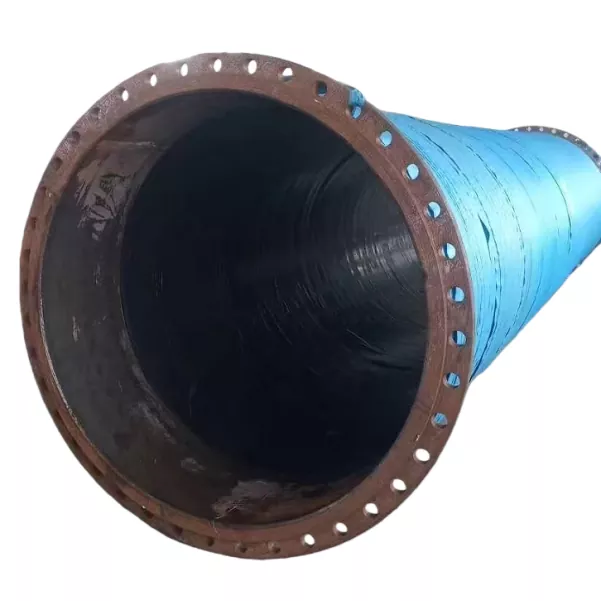

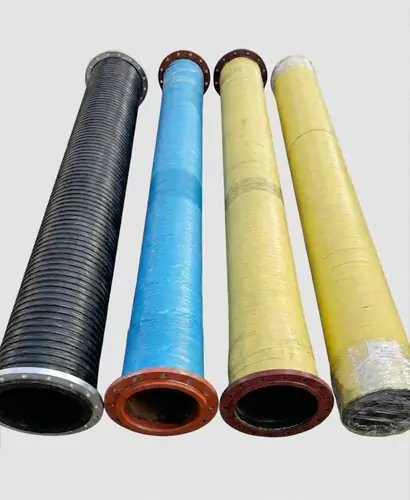

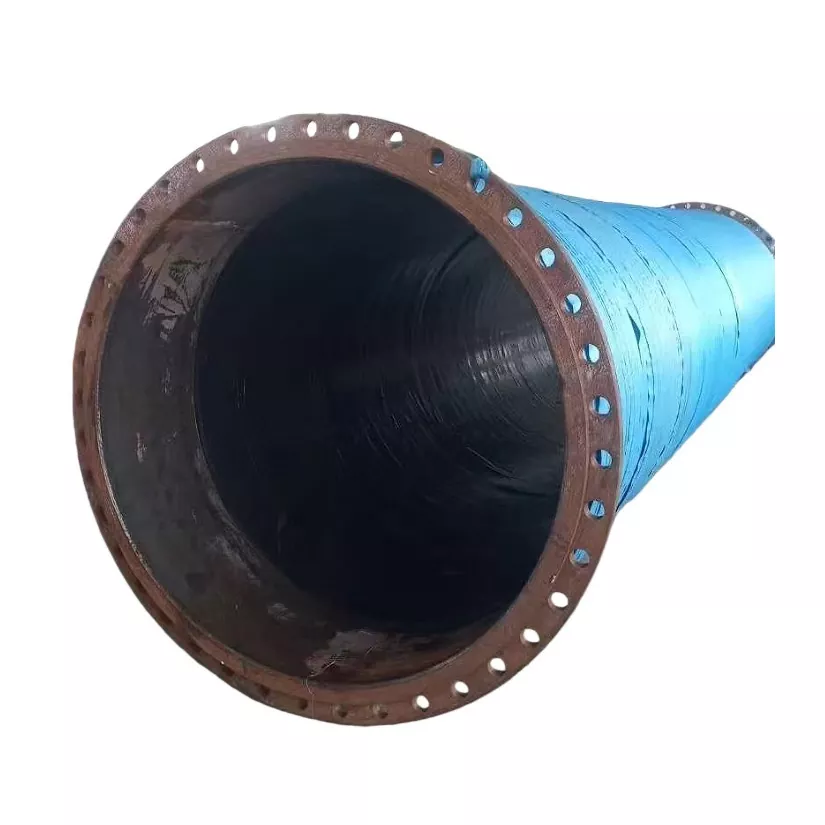

Гумено црево великог пречникаигра кључну улогу у индустријама у којима се не може преговарати о трансферу течности великих количина. У ЈИДОНГДА смо посветили више од две деценије усавршавању ових црева за рударство, грађевинарство, пољопривреду и поморски сектор. Наш инжењеринг се фокусира на издржавање екстремних притисака, абразивних материјала и сурових временских услова уз одржавање флексибилности и дуговечности.

Разумевање техничких захтева,ЈИДОНГДАРешења за гумена црева великог пречника интегришу врхунска једињења природне и синтетичке гуме са напредним слојевима ојачања. Овај дизајн обезбеђује отпорност на корозију, старење и изненадне скокове притиска. Наглашавамо глатку унутрашњу облогу како бисмо минимизирали губитак трења, директно побољшавајући оперативну ефикасност у апликацијама за пумпање муљног раствора, багеровање и испуштање воде.

Цоре Параметерс

Прецизност у димензијама и саставу материјала дефинише нашу линију производа. У наставку ћемо рашчланити стандардне спецификације које воде избор за инжењере и менаџере набавке. Имајте на уму да се сваки параметар може прилагодити посебним захтевима пројекта.

• Опсег унутрашњег пречника:Од 4 инча (102 мм) до 48 инча (1219 мм), покрива већину индустријских потреба усисавања и пражњења.
• Оцена притиска:Радни притисак од 0,3 МПа до 2,5 МПа, са сигурносним факторима притиска пуцања који се обично постављају на 3:1 или 4:1 на основу примене.

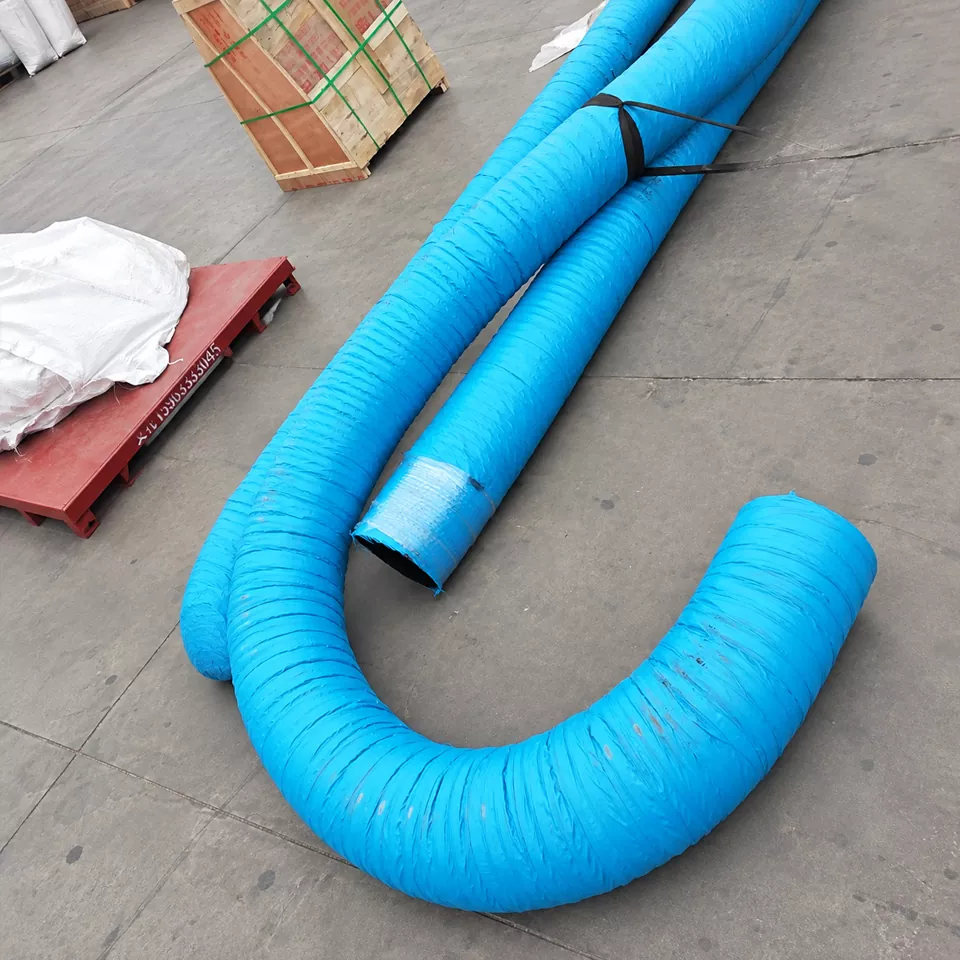

• Отпорност на температуру:Стандардна црева издрже -20°Ц до 80°Ц, док се верзије отпорне на топлоту протежу до 120°Ц за пренос паре или врућег уља.
• Материјал облоге:Опције укључују НР/СБР мешавину за општу абразију, НБР за отпорност на уље и ЕПДМ за хемијску и временску издржљивост.
• Слојеви ојачања:Високоотпорна полиестерска тканина, спирала од челичне жице или вишеструки текстилни слојеви уграђени у гумени зид за структурални интегритет.
• Својства корица:Синтетичка гума отпорна на абразију, озон и УВ стабилизована за заштиту од деградације животне средине.

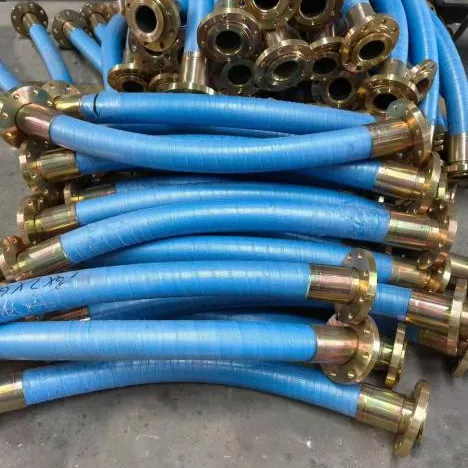

• Доступност дужине:Стандардне дужине од 20 метара или 61 метар, са прилагођеним резовима и склоповима са прирубницама припремљеним у компанији.
• Оцена вакуума:Потпуна способност вакуума за апликације усисавања, обезбеђена крутом спиралном жицом интегрисаном у зид црева.

Примене у различитим индустријама

Свестраност производа од гумених црева великог пречника ЈИДОНГДА произилази из прилагодљивог инжењеринга. Испод су примарни сектори у којима су се ова црева показала неопходним.

• Рударство и прерада минерала:Превоз јаловине, концентрата и технолошке воде на велике удаљености. Облога отпорна на хабање подноси оштре, тешке честице без брзог хабања.

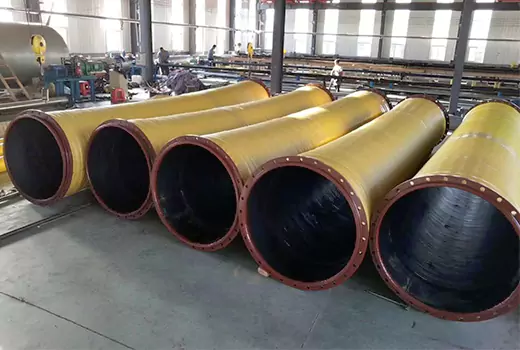

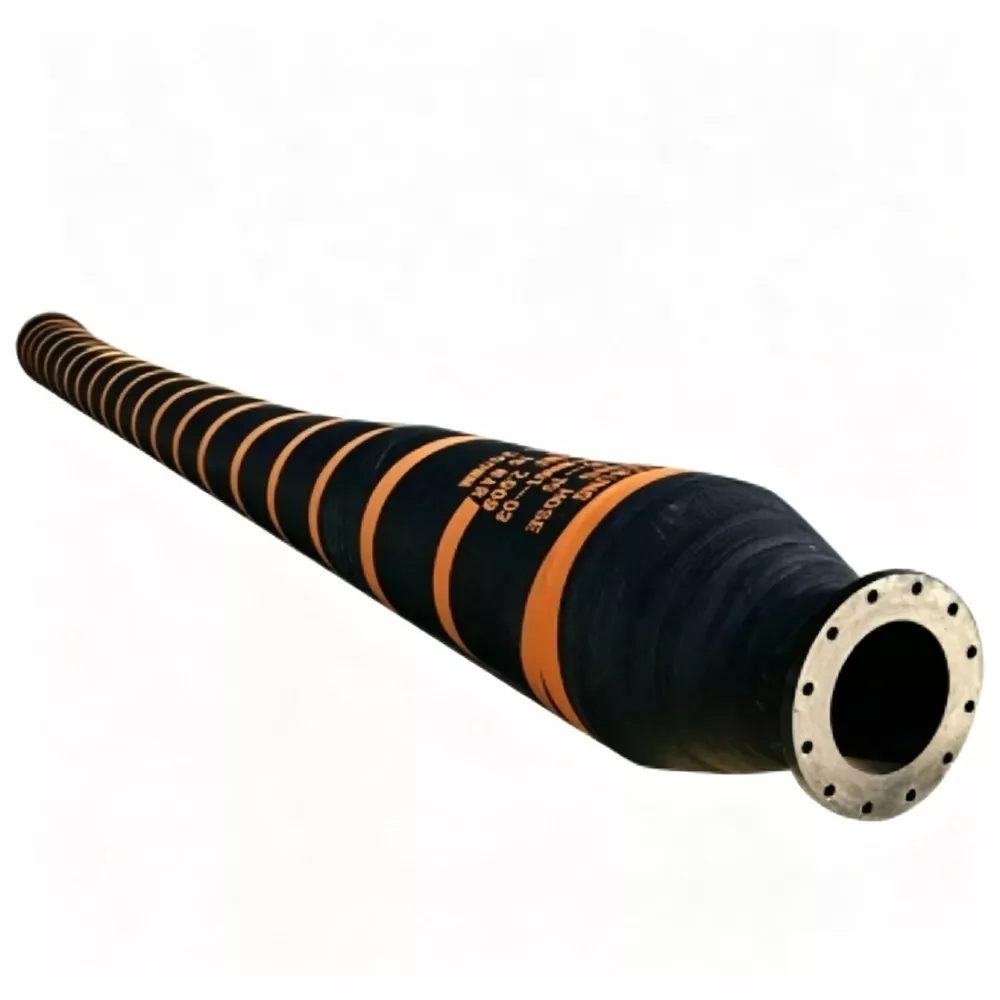

• Радње јаружања:Усисавање и испуштање песка, шљунка и муља из река, лука и морског дна. Флексибилност црева омогућава стално кретање пловила багера и плутајућих цевовода.
• Пољопривредно наводњавање и одводњавање:Велики пренос воде из резервоара у поља, као и црпљење против поплава. Лагани дизајн црева у односу на његову величину отвора поједностављује постављање и преузимање.
• Одводњавање са градилишта:Уклањање подземних или атмосферских вода из ископина, темеља и тунела. Потпуна оцена вакуума обезбеђује доследно усисавање чак и са високим захтевима за подизање.

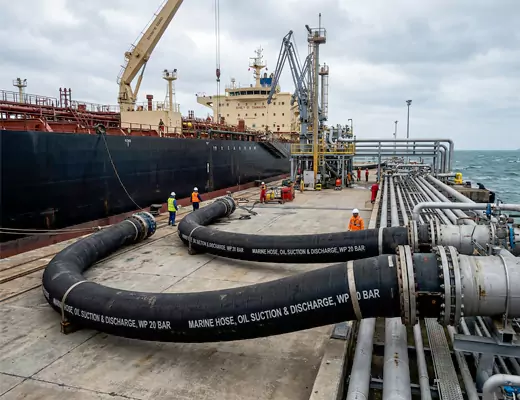

• Марине и Оффсхоре:Пренос баластне воде, каљужно пумпање и реаговање на изливање нафте. Специјални поклопци отпорни на уље и ватру испуњавају строге прописе о поморској безбедности.
• Управљање индустријским течним отпадом:Руковање корозивним отпадним водама и хемијским нуспроизводима у постројењима за пречишћавање. ЕПДМ облоге пружају одличну отпорност на широк распон пХ нивоа.
• Производња енергије:Усисни и испусни водови расхладне воде за термоелектране. Црева издржавају константан проток воде и умерене температуре без стварања каменца или деградације.

Предности избора ЈИДОНГДА-е као добављача црева

Избор добављача за гумено црево великог пречника укључује процену више од самог производа. ЈИДОНГДА интегрише услуге, тестирање и логистику како би пружио потпуну поузданост.

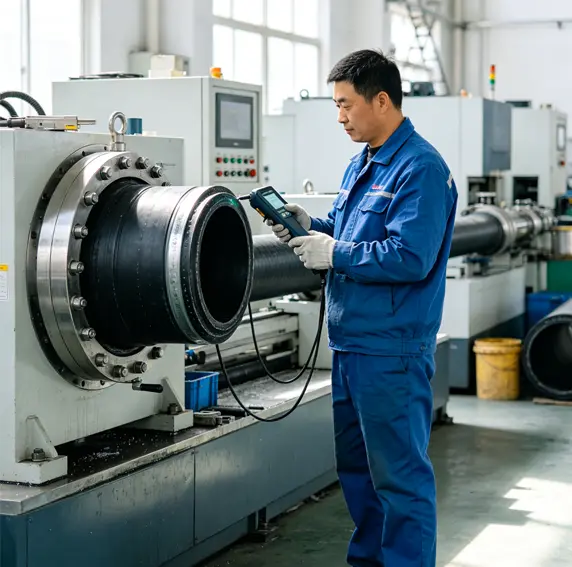

• Фабричка директна контрола квалитета:Наша интерна лабораторија свакодневно спроводи тестове реометара, анализу затезне чврстоће и испитивања отпорности на хабање. Купци добијају детаљне сертификате о тестирању уз сваку пошиљку.
• Прилагођена инжењерска подршка:Ми ангажујемо инжењере да процене услове на лицу места, препоручимо оптималне конфигурације црева и дизајнирамо посебне крајње везе које смањују сложеност инсталације.
• Глобална логистичка експертиза:Црева се пакују у заштитне омоте и шаљу путем расутих или контејнерских метода у било коју већу луку широм света. Наш тим за документацију обезбеђује несметано царињење.
• Конкурентни укупни трошкови власништва:Продужени сервисни интервали и ниски захтеви за одржавање компензују почетну инвестицију. Многи клијенти наводе три до пет пута дужи живот у поређењу са генеричким алтернативама.
• Брзи развој прототипа:За јединствене пројекте можемо произвести узорке црева у року од 15 дана, што омогућава тестирање на терену пре него што почне производња у пуном обиму.

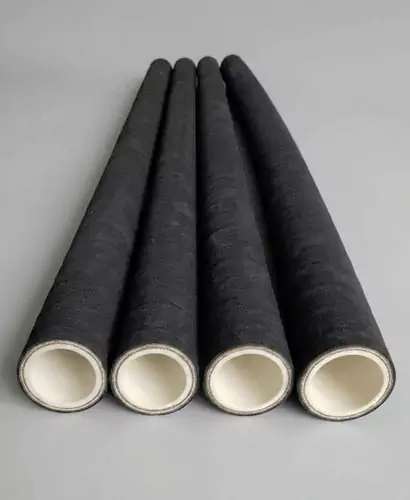

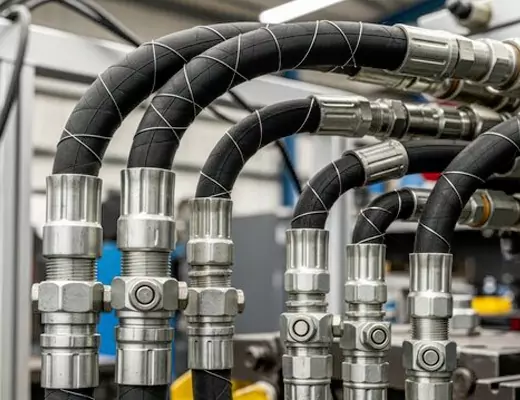

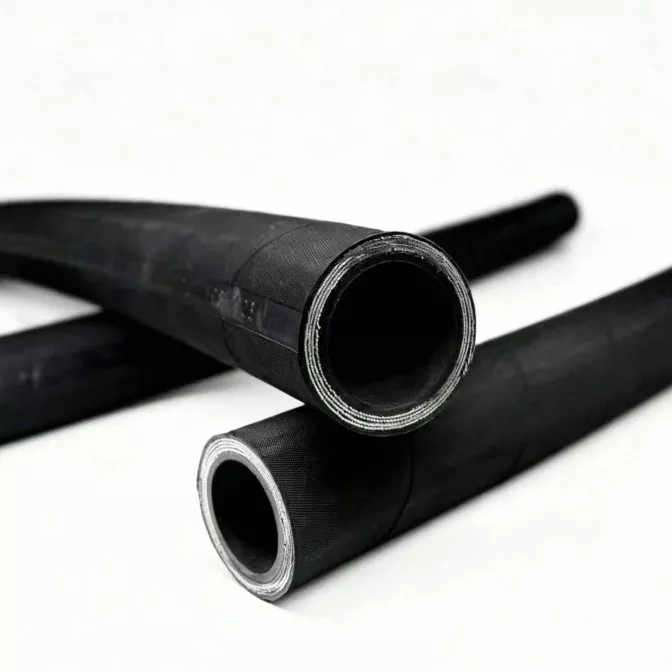

Гумено црево високог притискастоји као критична компонента у безброј индустријских, хидрауличких и пнеуматских система. Његова способност да преноси течности, гасове и абразивне материјале под екстремним притисцима уз одржавање флексибилности чини га незаменљивим. Разумевање параметара дизајна, састава материјала и технологија ојачања иза ових црева је од суштинског значаја за одабир правог производа и осигуравање оперативне безбедности.

Цоре Цонструцтион

Свако гумено црево високог притиска изграђено је око трослојне структуре пројектоване за издржљивост и поузданост под стресом. Унутрашња цев, ојачани слој и спољни поклопац раде заједно како би се носили са интензивним радним притисцима, отпорни су на хемијску деградацију и издржали хабање из околине.

• Унутрашња цев:Формулисан од једињења синтетичке гуме као што су НБР (нитрил), ЕПДМ, СБР или неопрен. Избор зависи од течности која се преноси. НБР се истиче отпорношћу на уље и гориво, док ЕПДМ подноси воду и пару на високим температурама. ЈИДОНГДА користи прилагођена мешана једињења за постизање оптималне компатибилности са хидрауличним уљима, течностима на бази воде и агресивним хемикалијама.
• Ојачани слој:Ово је срце способности ношења притиска. Више слојева плетенице од челичне жице високе чврстоће или спирално намотане челичне жице уграђено је у гуму. Неки дизајни користе текстилну плетеницу за умерени притисак. За екстремне захтеве високог притиска, уобичајена су четири или шест слојева ојачања спиралне жице. ЈИДОНГДА црева имају строго контролисане углове плетења и напетост жице како би се максимизирала снага пуцања уз очување флексибилности.
• Спољни поклопац:Пружа отпорност на абразију, озон, временске услове и уље. Обично је направљен од неопрена или синтетичке гуме са додатним површинским третманима. Поклопци ЈИДОНГДА су дизајнирани са глатком или умотаном завршном обрадом, а за рударске апликације су доступни посебни поклопци одобрени од стране МСХА.

Често постављана питања

Које сигурносне факторе треба да применим када бирам гумено црево високог притиска?

Индустријски стандард је сигурносни фактор 4:1 између притиска пуцања и максималног радног притиска. Међутим, динамичке апликације са скоковима притиска или циклусима импулса често захтевају већи фактор, као што је 5:1 или 6:1.ЈИДОНГДАинжењерски тим може помоћи у израчунавању праве сигурносне маргине на основу таласања пумпе, убрзања и профила притиска система. Никада немојте прекорачити радни притисак који је објавио произвођач и увек размотрите смањење температуре.

Како температура утиче на перформансе гуменог црева?

Како температура расте, гумена једињења омекшају и снага арматуре може да се смањи. На пример, НБР црево од 4.000 пси на 100°Ц може да издржи само 3.200 пси на 120°Ц. ЈИДОНГДА даје криве смањења вредности у својим техничким каталозима. За континуирану употребу на високим температурама изнад 120°Ц, размотрите црева са ХНБР или ЕПДМ унутрашњим цевима и одговарајућу изолацију. Ниске температуре могу учинити гуму крхком; црево од -40°Ф и даље мора бити пажљиво руковано близу те границе.

Са којим стандардима су ЈИДОНГДА гумена црева усклађена?

ЈИДОНГДА црева се производе тако да испуњавају или премашују САЕ 100Р серију, ЕН 853, ЕН 856, ИСО 1436, ИСО 3862 и ДИН 20022/20023. Многа црева такође имају МСХА одобрења за рударство. Потпуни сертификати и извештаји о испитивању серије се достављају на захтев.

Како да правилно измерим дужину склопа гуменог црева високог притиска?

Измерите од заптивне стране до заптивне површине дуж средишње линије црева, укључујући крајеве за причвршћивање. Омогућава савијање и термичко ширење. ЈИДОНГДА нуди водич за мерење и може да произведе прилагођене склопове на лицу места. Коришћење правилне дужине спречава прекомерно оптерећење окова и продужава радни век.

Шта узрокује квар гуменог црева и како то могу спречити?

Уобичајени начини квара укључују: унутрашњу ерозију цеви услед велике брзине течности (преко препорученог протока), замор арматуре од претераних скокова притиска, спољашњу абразију услед трљања о друга црева или делове машине и хемијску некомпатибилност која узрокује отицање или стврдњавање. Спречите кварове користећи ЈИДОНГДА радни лист за примену да ускладите црево са течношћу и притиском, инсталирате заштитне навлаке или штитнике за црева у оштрим областима и примените редован режим инспекције.

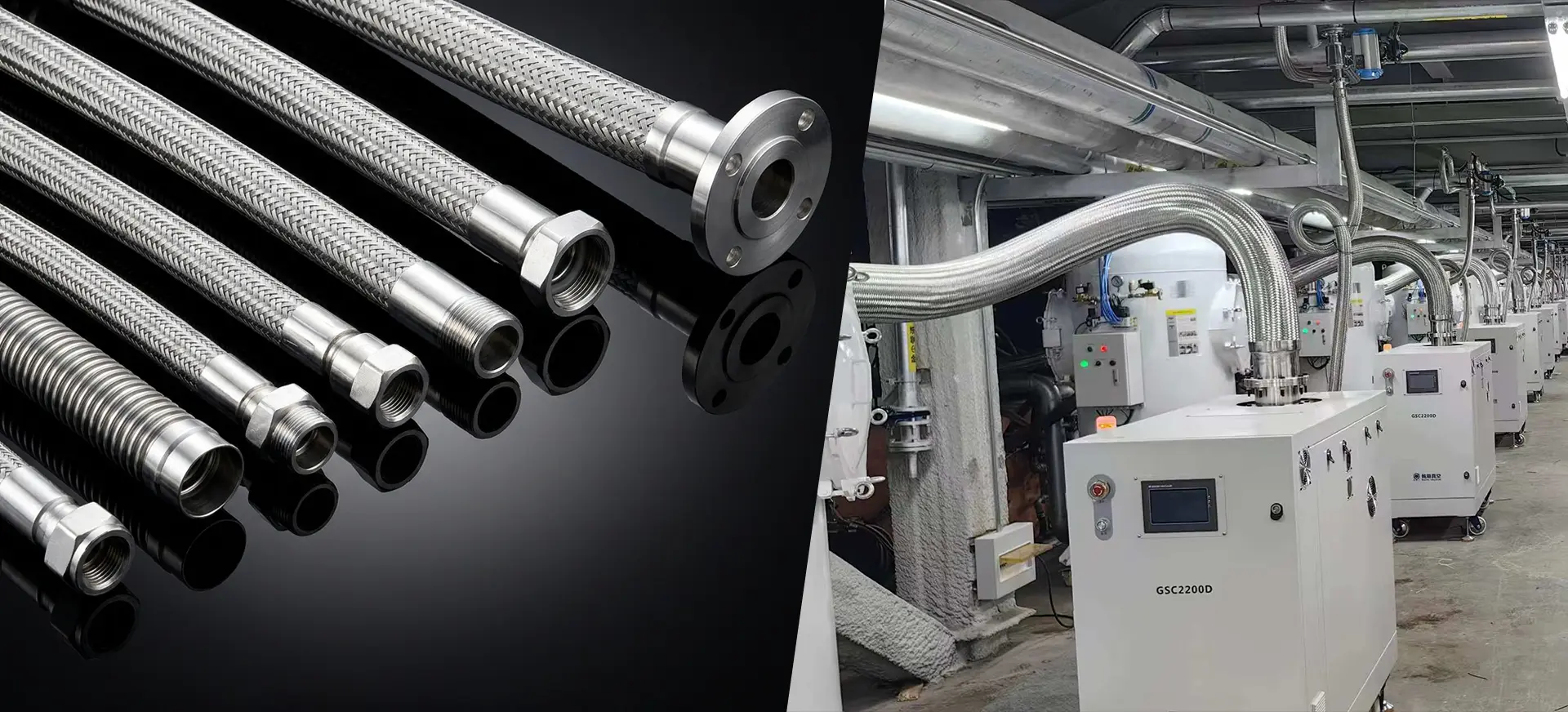

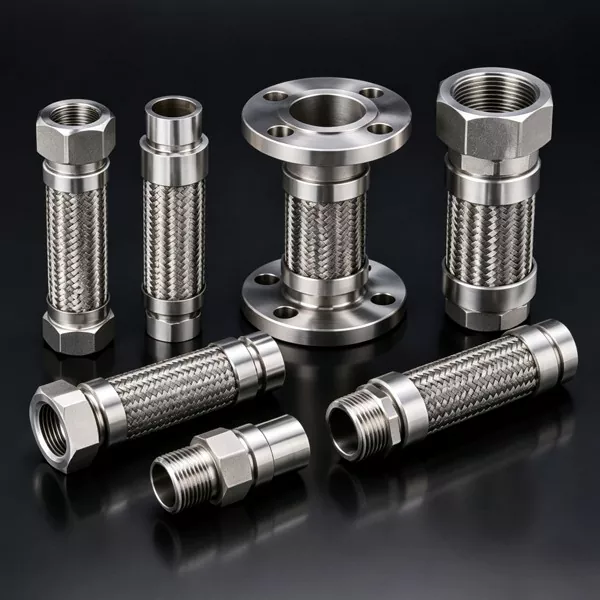

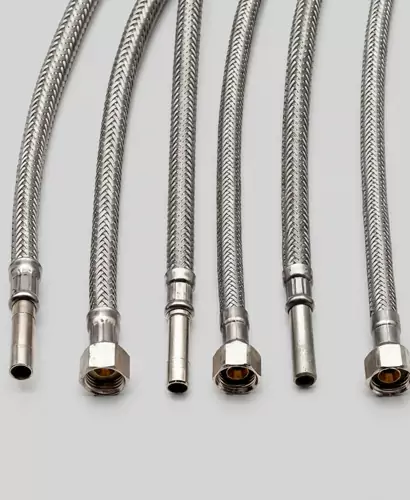

ТхеМетално цревослужи као основна компонента у безбројним индустријским, комерцијалним и стамбеним системима за пренос течности. Дизајнирани да апсорбују вибрације, компензују термичко ширење и исправљају неусклађеност, ови флексибилни водови обезбеђују сигуран и поуздан рад у захтевним условима.ЈИДОНГДАје унапредио дизајн и производњу склопова металних црева кроз ригорозну селекцију материјала, прецизне процесе ребра и темељну интеграцију крајњих спојева.

Кључни параметри и конфигурације производа

• Номинални пречник (ДН): У распону од ДН6 (1/4 инча) до ДН300 (12 инча) и даље за индустријске цевоводе великих размера.
• Радни притисак (ПВ): Типично од пуног вакуума до 350 бара у зависности од пречника, броја слојева плетенице и дебљине набора.
• Притисак пуцања (ПБ): Пројектовано са фактором сигурности од 4:1 у односу на радни притисак за стандардне склопове.
• Температурни опсег: Стандардни склопови од нерђајућег челика раде од -200°Ц до +600°Ц; легуре високе температуре проширују ово до 800°Ц или више.
• Полупречник савијања: Статички и динамички минимални радијуси савијања су наведени по пречнику да би се спречило пренапрезање.
• Флексибилност и дужина потеза: Дефинисано аксијалном компресијом, проширењем, капацитетом бочног помака и угаоним померањем.
• Енд Фиттингс: Прирубнички, навојни, заварени крајеви, санитарни, цамлоцк или прилагођени дизајни.

Често постављана питања

Која је разлика између прстенастог и спиралног валовитог металног црева и шта препоручује ЈИДОНГДА?

Прстенасто валовито црево се састоји од низа уједначених, паралелних прстенова, који нуде врхунску флексибилност, мањи радијус савијања и већи капацитет притиска због ефикаснијег ојачања плетенице. Спирално валовито црево има континуирани спирални профил, генерално пружа нижу флексибилност и оцене притиска, али понекад нижу цену за некритичне статичке примене. ЈИДОНГДА првенствено производи прстенасто ребрасто црево јер пружа боље укупне перформансе, дужи век замора и компатибилност са условима пуног вакуума. За апликације које не захтевају велику флексибилност, спиралне верзије се могу испоручити на захтев након пажљивог инжењерског прегледа.

Како да одредим тачну дужину склопа металног црева за апсорпцију вибрација?

За апсорпцију вибрација, склоп мора бити довољно дугачак да наметнути покрет не приморава црево да се савије испод свог динамичког минималног радијуса савијања. Жива дужина—део црева без ограничења за крајње спојнице—треба да буде најмање 10 пута већи од номиналног пречника за једноставну бочну вибрацију и дужа када су и амплитуда и фреквенција вибрације високе. ЈИДОНГДА-ини инжењери апликација могу да изврше анализу кретања користећи ваше податке о померању како би препоручили прецизну потребну слободну дужину, спречавајући прерано отказивање замора.

Да ли се метално црево може користити под пуним вакуумом без колапса?

Да, прстенаста ребраста црева ЈИДОНГДА са потпуном покривеношћу плетенице су оцењена за пуну услугу вакуума. Профил ребра је посебно дизајниран тако да спољна плетеница спречава извијање или извијање када унутрашњи притисак падне испод атмосферског. За критичне апликације високог вакуума на повишеној температури, систем треба прегледати да би се потврдило да материјал одржава довољну чврстоћу. У таквим случајевима може се уградити облога да би се осигурала стабилност структуре.

Шта узрокује хабање плетеница и како се то може спречити?

Хабање плетенице углавном је резултат абразије о суседне структуре, трљања услед претераног покрета или набора између плетенице и валовитог језгра. Контакт између плетеница током цикличног кретања такође може да изазове локализовано хабање. Превентивне мере укључују уградњу црева са адекватним зазором, коришћење заштитних спољних поклопаца као што су интерлоцк оклоп или силиконске јакне, и избегавање распореда инсталације који изазивају контакт плетеница са плетеницом или плетеница са структуром. ЈИДОНГДА може фабрички поставити заштитне навлаке које значајно продужавају век монтаже у абразивним окружењима.

Како се ЈИДОНГДА склопови тестирају пре испоруке?

Сваки склоп се подвргава испитивању хидростатичког притиска на 1,5 пута већем од називног радног притиска, са временом задржавања према међународним стандардима. За гасни сервис се врши пнеуматски тест у контролисаним условима. Додатна испитивања без разарања, као што је инспекција пенетрације боје на завареним спојевима, позитивна идентификација материјала (ПМИ) и детекција цурења хелијума, доступна су на захтев. Тестирање пуцања на склоповима узорака из сваке производне серије се редовно спроводи да би се потврдиле маргине дизајна. Сертификати о усаглашености и извештаји о испитивању су стандардна документација.

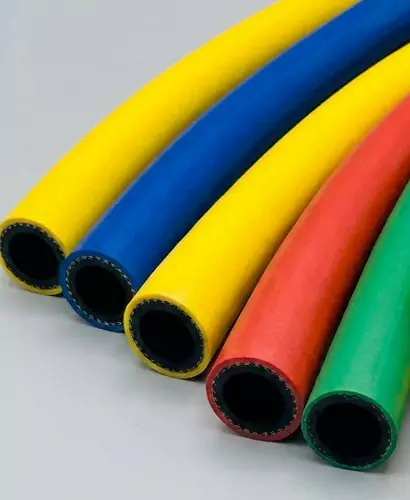

ТхеНеметално цревоје фундаментална компонента у модерним системима за руковање течностима, пренос хемикалија, пнеуматски транспорт и вакуум системе. Конструисано од напредних полимера, еластомера и ојачаних композита, неметално црево превазилази многа ограничења крутих металних цеви и флексибилних металних црева, као што су корозија, пуцање услед замора и прекомерна тежина. ЈИДОНГДА је унапредио дизајн и производњу неметалних црева током две деценије, испоручујући производе који комбинују високу флексибилност, изузетну хемијску отпорност и дуг радни век.

Цоре Адвантагес

• Врхунска отпорност на корозију:Термопластичне и еластомерне облоге су инхерентно отпорне на киселине, алкалије, раствараче и слане растворе који брзо разграђују нерђајући челик и поцинковани челик.
• Лагана конструкција:Неметални склопови црева често теже 60-70% мање од еквивалентних металних црева, смањујући структурно оптерећење и омогућавајући брже ручно руковање на лицу места.
• Пригушивање умора и вибрација:Полимерне структуре апсорбују пулсације, водени удар и механичке вибрације, спречавајући превремени квар на местима спајања.
• Електрична изолација:Многи неметални материјали пружају високу диелектричну чврстоћу, што их чини идеалним за примену у близини трансформатора, железничке вучне опреме и експлозивних атмосфера.
• Tighter Bend Radius:Композитни неметални дизајн црева омогућава савијање без савијања, поједностављујући инсталацију у скученим просторима.
• Хигијенске и глатке опције отвора:ПТФЕ, силиконска и ПВЦ црева за храну нуде изузетно глатке унутрашње површине које спречавају раст бактерија, задовољавају захтеве ФДА и ЕУ 1935/2004 и олакшавају ЦИП/СИП чишћење.

Апликација

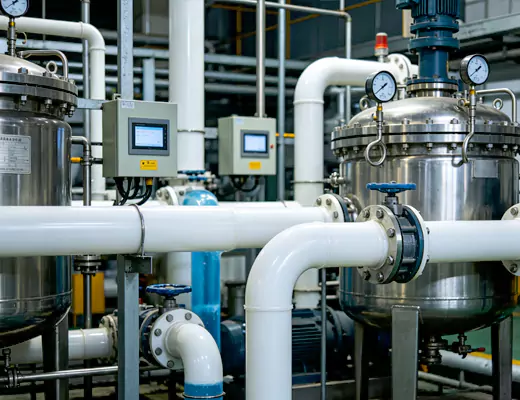

• Дозирање и трансфер хемикалија:ПТФЕ и НБР црева безбедно преносе концентроване киселине (ХЦл, Х₂СО₄), каустичну соду, раствараче и фармацеутске интермедијере без испирања или деградације. Интегрисане жице за уземљење у антистатичком дизајну спречавају акумулацију пуњења у експлозивној атмосфери (АТЕКС зона 1/2).
• Храна и пиће:Силиконска и полиуретанска неметална црева испуњавају ФДА и ЕУ прописе о контакту са храном. Они рукују млечним производима, пивом, вином, јестивим уљима и водом високе чистоће без преноса мрља. Дизајн глатких отвора омогућава хигијенске везе и минимизира задржавање производа.
• Високотемпературна пара и врело уље:Специјално сложена ЕПДМ и силиконска црева издржавају засићену пару до 165°Ц и пренос врућег уља, смањујући захтеве за изолацијом у поређењу са металним цевима.
• Пољопривреда и наводњавање:ПВЦ и композитна неметална црева су УВ стабилизована и отпорна на алге, испоручујући воду и течна ђубрива кроз велике осовине и системе капања. Њихова лагана природа омогућава брзо сезонско распоређивање и преузимање.
• Пнеуматски и вакуумски транспорт:Ојачана полиуретанска и УХМВПЕ црева за обраду абразивних гранула, пластичних пелета, пиљевине и праха. Антистатичке верзије безбедно распршују накупљање статичког електрицитета током протока материјала великом брзином.
• Марине и Оффсхоре:Неметални склопови црева са ЕПДМ или неопренским поклопцима отпорни су на прскање соли, УВ зрака и прскање уља, служећи као водови за питку воду, испуштање сиве воде и прикључци расхладне течности у машинској просторији на бродовима и платформама.
• Лабораторија и Биофарма:Ултра-чисти ПТФЕ и силиконска црева отврднута платином су неопходна за ВФИ петље, хроматографију, пренос медија и склопове за једнократну употребу у биопроцесирању, где се испирања и екстраховања морају свести на минимум.

ЈИДОНГДА-ина контрола квалитета и производња по мери

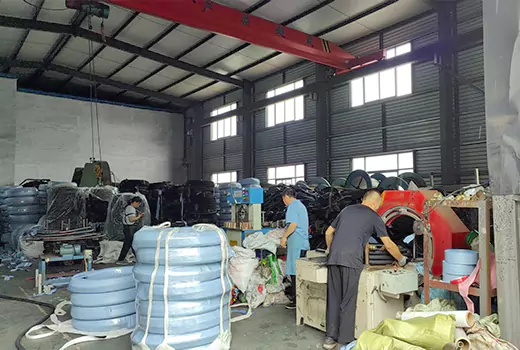

Свако неметално црево напуштаФабрика ЈИДОНГДАје резултат строгих контрола процеса, од реолошке анализе улазне сировине до тестирања пуцања финалног склопа. Могућности нашег испитног стола укључују испитивање хидростатичког притиска до 400 бара, тестирање вакуумског колапса, проверу електричног континуитета (за антистатичке класе) и коморе за убрзано старење УВ/озоном. ЈИДОНГДА поседује ИСО 9001:2015 и ИСО 14001 сертификате, а наше окружење за чисту собу (класа 100.000) посвећено је производњи силиконских и ПТФЕ црева за клијенте биофармаца. Нудимо брзу израду прототипа за прилагођене димензије црева, поклопце специјалних боја, хибридне материјале и вишеламинатне конструкције које ниједан стандардни каталог не може да покрије. Кратки рокови испоруке и техничка подршка наших инжењера апликација чине ЈИДОНГДА поузданим партнером за глобалне дистрибутере и произвођаче оригиналне опреме.

За пројекте који захтевају обимну документацију, подршку за 3Д усмеравање црева или тестирање узорака на агресивне медије, ЈИДОНГДА вас позива да контактирате наш инжењерски тим са својим техничким спецификацијама. Наши научници о материјалима ће препоручити оптималну конфигурацију неметалног црева и обезбедити комплетан протокол испитивања и анализу животног циклуса, помажући вам да постигнете оперативну поузданост без претераног специфицирања скупих егзотичних легура.
