ЈИДОНГДАснабдеваДвоструки сферни гумени експанзиони спојза индустријске системе цевовода који захтевају поуздану изолацију вибрација, компензацију кретања и флексибилност повезивања. Дизајнирана са гуменим телом са двоструком сфером, ојачаним слојевима тканине и заштитом од нерђајућег челика, ова флексибилна компонента је погодна за захтевне примене цевовода које укључују пумпе, компресоре, системе за воду, ваздух, уље, благе хемикалије и друге индустријске течности.
Двосферни дилатациони спој је дизајниран да апсорбује кретање цевовода, а истовремено помаже у смањењу вибрација и напрезања који се преносе са повезане опреме на систем цевовода. У поређењу са једносферном структуром, њена геометрија са две сфере пружа додатну флексибилност и апсорпцију покрета. ЈИДОНГДА нуди ојачане гумене дилатационе спојеве користећи материјале као што су ЕПДМ, НБР и неопрен, са вишеслојним ојачањем тканином и спољним слојем мреже од нерђајућег челика. У зависности од дизајна, доступне спецификације могу да покрију класе притиска ДН32–ДН600, ПН10/ПН16/ПН25 и температурне опсеге од -20°Ц до +120°Ц, са специјалним једињењима доступним за више температуре.
Садржај
- Шта је двоструки сферни гумени експанзиони спој?
- Зашто је то важно у индустријским системима цевовода?
- Како је спој конструисан?
- Које су главне предности перформанси?
- Које техничке спецификације купци треба да провере?
- Где се може користити?
- Како купци треба да изаберу прави модел?
- Шта треба узети у обзир током инсталације?
- Често постављана питања
- Како можете затражити прилагођено решење?

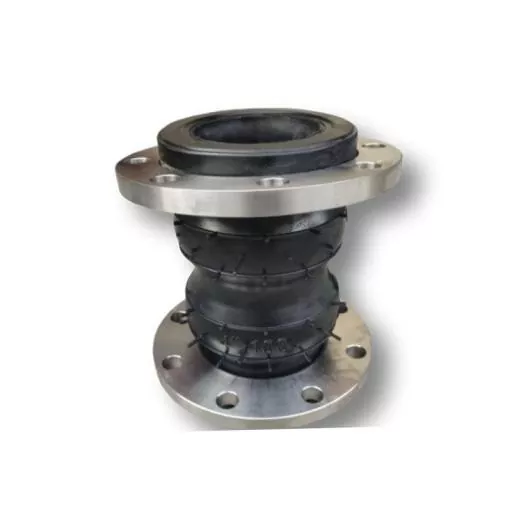

Шта је двоструки сферни гумени експанзиони спој?
Гумени дилатациони спој са двоструком куглом је флексибилна компонента за повезивање цевовода која се састоји од два сферна гумена дела. Његова примарна намена је да прилагоди кретање и смањи пренос вибрација између опреме и повезаних цеви.
За разлику од чврстих цевних прикључака, флексибилна гумена структура може да реагује на аксијално, бочно и угаоно кретање. Ово чини спој посебно корисним око ротирајуће или клипне опреме где вибрације и флуктуације притиска могу додатно оптеретити цевоводе.
Двосферна конфигурација је посебно корисна када систем цевовода захтева већу флексибилност и апсорпцију вибрација него што то може да обезбеди конвенционални конектор са једном сфером. Сферна геометрија дистрибуира кретање кроз флексибилно гумено тело уместо да концентрише све покрете на крутој тачки спајања.
За купце који упоређују гумене дилатационе спојеве, дизајн двоструке кугле треба проценити према радном притиску, температури, медијуму, захтевима кретања, конфигурацији прирубнице и условима уградње.
Зашто је то важно у индустријским системима цевовода?
Индустријски цевоводи су ретко изложени потпуно статичним условима. Пумпе се покрећу и заустављају, компресори стварају механичке вибрације, течности стварају флуктуације притиска, а промене температуре узрокују ширење или скупљање повезаних компоненти.
Без адекватне флексибилности, ове динамичке силе се могу пренети директно на цеви, прирубнице, вентиле, пумпе и другу опрему. Током времена, поновљено оптерећење може допринети замору, напрезању споја, цурењу или превременом хабању компоненти.
Флексибилни дилатациони спој помаже да се изолују ови ефекти. Његово гумено тело обезбеђује контролисану зону кретања између крутих делова цевовода, док слојеви ојачања подржавају структуру под радним оптерећењима.
- Апсорбује вибрације које генерише опрема.
- Компензује кретање цевовода.
- Помаже у смањењу концентрације стреса око веза.
- Прилагођава температурно кретање и толеранције уградње.
- Подржава стабилнији рад динамичких система цевовода.
- Помаже у заштити повезане опреме од претераног преноса вибрација.
Како је спој конструисан?
Перформансе флексибилног дилатационог споја у великој мери зависе од његове геометрије, гумене мешавине, структуре арматуре и дизајна везе. Типична ојачана двосферна конфигурација комбинује неколико функционалних слојева.
Гумено тело двоструке сфере
Геометрија са две сфере ствара флексибилан радни део способан да управља кретањем у више смерова. Закривљена структура такође омогућава деформацију без ослањања на потпуно круту везу.
Вишеслојно ојачање тканином
Ојачање од тканине је уграђено у гумено тело како би се побољшала отпорност на притисак и издржљивост на замор. Конструкција арматуре се бира према потребној класи притиска и условима примене.
Заштита од нерђајућег челика
Спољни мрежасти слој од нерђајућег челика може пружити додатну механичку заштиту и структурну подршку. Посебно је драгоцен у окружењима где је дилатациони спој изложен динамичким оптерећењима и сталним вибрацијама.
Прирубнички прикључак
Прирубнички крајеви пружају практичан метод повезивања флексибилног споја са постојећим цевоводима. Исправне димензије прирубнице, шара вијака, избор заптивки и поравнање су важни за одржавање перформанси заптивања.
Које су главне предности перформанси?
Вредност гумених дилатационих спојева са двоструком куглом сеже даље од једноставне флексибилности цевовода. Његова конструкција решава неколико уобичајених изазова са којима се сусрећу индустријски системи цевовода.
| Перформансна карактеристика | Енгинееринг Бенефит | Типични захтев |
|---|---|---|
| Геометрија двоструке сфере | Пружа повећану флексибилност и апсорпцију покрета | Динамички системи цевовода |
| Ојачање тканином | Побољшава отпорност на притисак и издржљивост на замор | Цевоводи под притиском |
| Мрежа од нерђајућег челика | Пружа додатну механичку заштиту | Окружења са високом вибрацијом |
| Гумена флексибилност | Смањује пренос вибрација | Пумпе и компресори |
| Прирубнички прикључак | Подржава стабилну инсталацију и заптивање | Индустријске цевне мреже |
| Прилагођене гумене мешавине | Омогућава прилагођавање различитим медијима и температурама | Специјализоване апликације |
Ове карактеристике чине производ погодним за апликације где конвенционални чврсти конектори можда не пружају довољно флексибилности или изолације од вибрација.
Које техничке спецификације купци треба да провере?
Одабир флексибилног споја треба почети са стварним радним условима, а не једноставним одабиром номиналног пречника цеви. Следеће спецификације су посебно важне када се оцењује дизајн са двоструком сфером.
| Спецификација | Доступан / Типичан опсег |
|---|---|
| Структура | Гумено тело са двоструком куглом + ојачање тканином + мрежа од нерђајућег челика |
| гумени материјали | ЕПДМ, НБР, неопрен, прилагођена једињења |
| Појачање | Вишеслојна тканина и мрежа од нерђајућег челика |
| Радни притисак | ПН10 / ПН16 / ПН25, у зависности од структуре |
| Температурни опсег | -20°Ц до +120°Ц; специјална једињења до +150°Ц |
| Покрет | Аксијална, бочна и угаона компензација |
| Номинал Сизе | ДН32–ДН600; веће величине доступне по прилагођавању |
| Веза | Прирубнички или прилагођени фитинзи |
| Компатибилни медији | Вода, ваздух, уље, благе хемикалије и индустријске течности |
Стварни избор увек треба да се заснива на комплетном дизајну система. Притисак, температура, састав течности, амплитуда кретања, димензије прирубнице и окружење за уградњу треба да буду потврђени пре производње.
Где се може користити?
Флексибилна веза са двоструком куглом је посебно релевантна за системе цевовода где се вибрације, кретање или механички стрес не могу у потпуности елиминисати.
Системи пумпи и компресора
Пумпе и компресори су уобичајени извори механичких вибрација. Инсталирање флексибилног споја у близини опреме може помоћи у ограничавању преноса вибрација у повезани цевовод.
Цевоводи за воду и течност
Третман воде, индустријска циркулација воде и општи системи за транспорт течности могу да користе гумене дилатационе спојеве за прилагођавање кретања уз одржавање флексибилних веза.
Индустријске процесне линије
Системи који транспортују компатибилна уља, ваздух, благе хемикалије и друге индустријске течности могу да користе различите гумене мешавине у складу са потребном отпорношћу медија.
Сложени распореди цевовода
Тамо где више делова цеви, прикључци опреме и структурне толеранције стварају изазове за поравнање, правилно одабран флексибилни спој може да обезбеди додатни капацитет кретања.
Како купци треба да изаберу прави модел?
Тимови за набавку треба да пруже детаљне оперативне информације када траже понуду. Ово омогућава произвођачу да усклади смешу гуме, ојачање, величину, називни притисак и конфигурацију везе са стварном применом.
- Потврдите пречник цеви:Идентификујте потребну ДН или номиналну величину цеви.
- Проверите радни притисак:Изаберите класу притиска погодну за нормалне и пролазне услове рада.
- Идентификујте радну температуру:Узмите у обзир и нормалну температуру и потенцијалну вршну температуру.
- Наведите медијум:Вода, уље, ваздух, хемикалије и друге течности могу захтевати различита једињења гуме.
- Измерите кретање:Одредите очекивано аксијално, бочно и угаоно померање.
- Потврдите димензије прирубнице:Шеме рупа за вијке и димензије прикључка морају одговарати цевоводу.
- Узмите у обзир инсталационо окружење:Изложеност на отвореном, интензитет вибрација и околна опрема могу утицати на коначну конфигурацију.
Рано пружање ових детаља може смањити грешке у спецификацијама и учинити ОЕМ прилагођавање ефикаснијим.
Шта треба узети у обзир током инсталације?
Чак и правилно пројектовани дилатациони спој захтева исправну уградњу. Флексибилно тело не треба третирати као замену за исправну подршку цеви или поравнање.
- Проверите поравнање прирубница пре затезања вијака.
- Користите компатибилне заптивке и правилно наведене причвршћиваче.
- Избегавајте прекомерно истезање, компресију или увртање током инсталације.
- Уверите се да су суседне цеви правилно подупрте.
- Спречите да оштри предмети или спољне компоненте оштете гумено тело.
- Проверите да ли радни покрет остаје унутар пројектованог опсега компензације.
- Повремено прегледајте спој да ли има видљивог хабања, пуцања, деформације или проблема са спојем.
Правилна инсталација помаже споју да ради у складу са предвиђеним дизајном и може смањити непотребно механичко оптерећење флексибилног елемента.
Често постављана питања
1. Која је главна предност дуплог сферног гуменог дилатационог споја?
Главна функционална предност је његова способност да обезбеди повећану апсорпцију покрета и изолацију вибрација кроз флексибилну структуру са двоструком сфером.
2. Који материјали су доступни за гумено тело?
Уобичајене опције материјала укључују ЕПДМ, НБР и неопрен. Прилагођене гумене мешавине се такође могу узети у обзир када радни медијум или температура захтевају специфичну формулацију.
3. Које оцене притиска су доступне?
У зависности од структуре и захтева примене, конфигурације могу бити пројектоване за класе радног притиска ПН10, ПН16 или ПН25.
4. Које величине се могу прилагодити?
Референтни асортиман покрива ДН32 до ДН600, док се веће величине могу размотрити према захтевима пројекта и инжењерским спецификацијама.
5. Да ли се може користити у близини пумпи и компресора?
Да. Пумпе и компресори су типична места за уградњу јер ове машине могу да генеришу вибрације и динамичка оптерећења која треба изоловати од повезаних цевовода.
6. Може ли се тип везе прилагодити?
Да. Доступни су прирубнички прикључци, а прилагођени фитинзи се могу развити према конфигурацији цевовода и захтевима пројекта.
Како можете затражити прилагођено решење?
За индустријске купце, одабир одговарајућег флексибилног споја је комбинација спецификација производа и системског инжењеринга. ЈИДОНГДА пружа прилагођена решења за гумене дилатационе спојеве која покривају различите пречнике, гумене мешавине, структуре за ојачање, захтеве за притиском и конфигурације везе. Када тражите понуду, наведите величину цеви, радни притисак, температуру, медијум, захтеве за кретање, димензије прирубнице и окружење где је то могуће. Ови детаљи омогућавају произвођачу да прецизније процени одговарајућу конфигурацију.
Ако тражите поуздану флексибилну везу за пумпу, компресор, водовод, индустријски процесни систем или другу захтевну примену,контактирајте насда бисте са ЈИДОНГДА разговарали о вашим условима рада, захтевима за прилагођавање, техничким спецификацијама и потребама за масовним поруџбинама.
