Шта је валовити метални експанзиони спој?

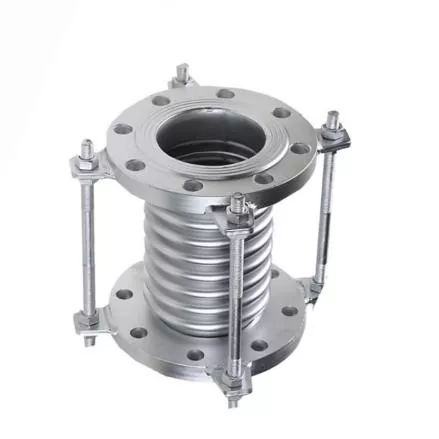

ЈИДОНГДАзалихе аВаловити метални експанзиони спојдизајниран да пружи контролисану флексибилност индустријских цевовода без жртвовања стабилности структуре. Његова конструкција са валовитим мехом омогућава цевоводу да прихвати кретање изазвано променама температуре, вибрацијама опреме, флуктуацијама притиска и механичким напрезањем.
За разлику од крутог дела цеви, дилатациони спој ствара намерно флексибилну област унутар система цевовода. Када се цевовод загреје или охлади, његова дужина и положај се могу променити. Ако су ови покрети ограничени, може се накупити прекомерно оптерећење око заварених спојева, прирубница, вентила, пумпи и повезане опреме. Правилно конструисан метални експанзиони спој помаже да апсорбује ове покрете пре него што постану штетна оптерећења.
За купце који процењују индустријске металне дилатационе спојеве, материјал мехова, захтеве за кретање, називни притисак, температурни опсег, начин повезивања и окружење за уградњу треба узети у обзир заједно.
Како то функционише у индустријским цевоводима?
Принцип рада се заснива на контролисаној еластичној деформацији валовитог металног меха. Вишеструке конволуције омогућавају да се мехови савијају када се повезани цевовод помера, док метална структура одржава границу притиска.
Компензација термичке експанзије
Високотемпературни цевоводи се шире како температура процеса расте и скупља се како падају. У системима за пару, котлове, хемијске, уљне и термичке флуиде, поновљени температурни циклуси могу да доведу до значајног кретања. Валовити мехови апсорбују ово померање и смањују напон који се преноси на круте делове цеви.
Механичка и компензација вибрација
Индустријска опрема као што су пумпе, компресори, вентилатори, турбине и ротирајуће машине могу унети вибрације у повезане цеви. Одговарајуће дизајнирани дилатациони спој може да омогући контролисано кретање и спречи директно преношење вибрација кроз чврсте цевне везе.
Вишесмерно кретање
У зависности од дизајна система, метални дилатациони спојеви могу компензовати три главне категорије кретања:
- Аксијално кретање:сабијање или продужење дуж осе цеви.
- Бочни покрет:бочно померање спојених делова цеви.
- Угаоно кретање:ротационо кретање између повезаних делова цевовода.
Које су кључне техничке спецификације?
Избор дилатационе спојнице треба да почне са стварним радним условима, а не једноставним одабиром номиналне величине цеви. Информације о производима ЈИДОНГДА покривају мехове од нерђајућег челика са различитим материјалима и конфигурацијама прикључака за индустријску примену.
| Параметар | Типична спецификација | Инжењерско разматрање |
|---|---|---|
| Белловс Струцтуре | Валовити мехови од нерђајућег челика | Пружа контролисану флексибилност и компензацију покрета |
| Материјал | СС304 / СС316 / СС321 / прилагођене легуре | Изаберите према температури, корозији и компатибилности медија |
| Радни притисак | ПН10–ПН40, у зависности од дизајна | Мора да одговара стварним условима рада и притиска |
| Температурни опсег | -80°Ц до +600°Ц, у зависности од материјала | Квалитет материјала и дизајн одређују границе употребљиве температуре |
| Покрет | Аксијални / бочни / угаони | Тип и величину кретања треба израчунати пре избора |
| Величина | ДН15–ДН300 | Верзије са навојем углавном покривају мање пречнике |
| Везе | Навојни / прирубнички / заварени | Изаберите према распореду цевовода и захтевима за уградњу |
| Компатибилни медији | Пара / топла вода / уље / гас / хемијски флуиди | Потврдите компатибилност материјала са стварним медијем |
За сваки пројекат треба потврдити стварни притисак, температуру, кретање, фреквенцију циклуса и замор. Прилагођени дизајн се може узети у обзир када стандардне конфигурације не испуњавају услове уградње.
Које су главне предности?
1. Поуздане перформансе на повишеним температурама
Метални мехови су посебно погодни за апликације где температуре превазилазе практичан радни опсег многих конвенционалних флексибилних компоненти. У зависности од избора материјала и дизајна, конструкција од нерђајућег челика може да подржи захтевна топлотна окружења.
2. Смањено напрезање цевовода
Топлотно кретање може постепено створити прекомерна оптерећења на фиксним тачкама и прикључцима опреме. Увођењем контролисане флексибилности, дилатациони зглоб помаже у прерасподели покрета и смањењу концентрације напрезања у критичним областима.
3. Боља отпорност на вибрације
Тамо где машине стварају континуиране или повремене вибрације, флексибилна метална веза може помоћи да се изолује кретање између опреме и цеви. Ово може допринети побољшаној стабилности система када је спој правилно одабран и инсталиран.
4. Флексибилне опције инсталације
Навојне, прирубничке и заварене конфигурације омогућавају интеграцију дилатационих спојева у различите архитектуре цевовода. Производи са навојем малог пречника могу бити корисни око компактних прикључака опреме, док прирубнички и заварени дизајни могу одговарати већим индустријским системима цевовода.
5. Дугорочне цикличне перформансе
Индустријски цевовод може доживети хиљаде циклуса грејања и хлађења током свог радног века. Исправна геометрија меха, избор материјала, квалитет обликовања и контрола кретања су стога важни за постизање поузданих перформанси замора.
Где се обично користи?
Ребрасти метални експанзиони спој је драгоцен свуда где крути цевовод мора да прихвати топлотно померање или механичко кретање. Типичне области примене укључују:
- Цевоводи за петрохемијску прераду
- Постројења за производњу електричне енергије
- Парни и котловски системи
- Високотемпературни ХВАЦ системи
- Опрема за индустријске пећи
- Објекти за прераду нафте и гаса
- Цевоводи за хемијску обраду
- Поморски инжењерски системи
- Прикључци механичке опреме
- Системи за транспорт течности на високим температурама
На пример, парни цевовод који повезује котао са низводном опремом може доживети значајно топлотно ширење током покретања. Без адекватне компензације кретања, ово проширење може додатно оптеретити носаче цеви и млазнице опреме. Исправно конструисан дилатациони спој са мехом обезбеђује одређено подручје где може доћи до овог померања.
Како одабрати прави производ?
Избор производа треба да се заснива на инжењерским подацима, а не само на изгледу или називном пречнику. Пре него што затраже понуду, купци треба да припреме следеће информације:
- Називни пречник цеви:Идентификујте потребну ДН величину и димензије прикључка.
- Радна температура:Наведите нормалну, минималну и максималну температуру.
- Радни притисак:Укључите нормалан и максимални радни притисак.
- Захтеви за кретање:Дефинишите очекивано аксијално, бочно или угаоно померање.
- Медији:Идентификујте да ли систем носи пару, воду, нафту, гас, хемикалије или другу течност.
- Захтеви материјала:Изаберите СС304, СС316, СС321 или другу прикладну легуру у складу са окружењем.
- Начин повезивања:Одредите да ли су потребни крајеви са навојем, прирубницама или заварени.
- Услови уградње:Узмите у обзир расположиви простор, носаче цеви, вођице, сидра и прикључке опреме.
Такође је важно разликовати дилатациони спој од општег флексибилног конектора. Дилатациони спојеви су пројектовани у складу са специфичним захтевима померања и замора, тако да геометрију меха и ограничења система треба проценити као део комплетног дизајна цевовода.
Често постављана питања
П1: Која је примарна сврха ребрастог металног дилатационог споја?
Његова примарна намена је да компензује термичко ширење и контролисано механичко кретање у цевоводним системима док истовремено смањује напрезање које се преноси на круте компоненте.
П2: Да ли се метални дилатациони спојеви могу користити за цевоводе за пару?
Да. Мехови дилатациони спојеви од нерђајућег челика се обично примењују у цевоводима за пару и котлове, под условом да одабрани материјал, оцена притиска, оцена температуре и капацитет кретања одговарају условима рада.
П3: Који се материјали најчешће користе?
Уобичајене опције укључују СС304, СС316 и СС321 нерђајући челик. Прилагођене легуре се такође могу узети у обзир када то захтевају већа отпорност на корозију или специјализовани радни услови.
П4: Да ли су навојни дилатациони спојеви погодни за мале цевоводе?
Да. Конфигурације са навојем су посебно погодне за цевоводе мањег пречника, прикључке опреме и инсталације где је простор ограничен.
П5: Која је разлика између аксијалног, бочног и угаоног кретања?
Аксијално померање се дешава дуж осе цеви, бочно померање се дешава у страну, а угаоно померање укључује ротацију између повезаних делова цеви. Пре избора дилатационог споја треба идентификовати потребан тип кретања.
П6: Може ли се производ прилагодити?
Да. У зависности од захтева пројекта, прилагођавање може укључивати квалитет материјала, величину, називни притисак, конфигурацију везе и друге инжењерске параметре.
Финал Тхоугхтс
Правилно пројектованВаловити метални експанзиони спојможе играти важну улогу у заштити индустријских цевовода од топлотног ширења, вибрација, механичког померања и акумулираног напрезања. Са мехом од нерђајућег челика, вишеструким опцијама повезивања и конфигурабилним инжењерским параметрима, може се прилагодити захтевним применама у производњи електричне енергије, петрохемији, хемијској преради, ХВАЦ, бродским системима и системима за високе температуре. ЈИДОНГДА подржава прилагођена решења за металне дилатационе спојеве заснована на специфичној величини, материјалу, притиску, температури, кретању и захтевима за повезивање. Ако бирате дилатациони спој за нову инсталацију или замену постојеће компоненте,контактирајте насда разговарате о вашим условима рада и затражите одговарајуће индустријско решење.
