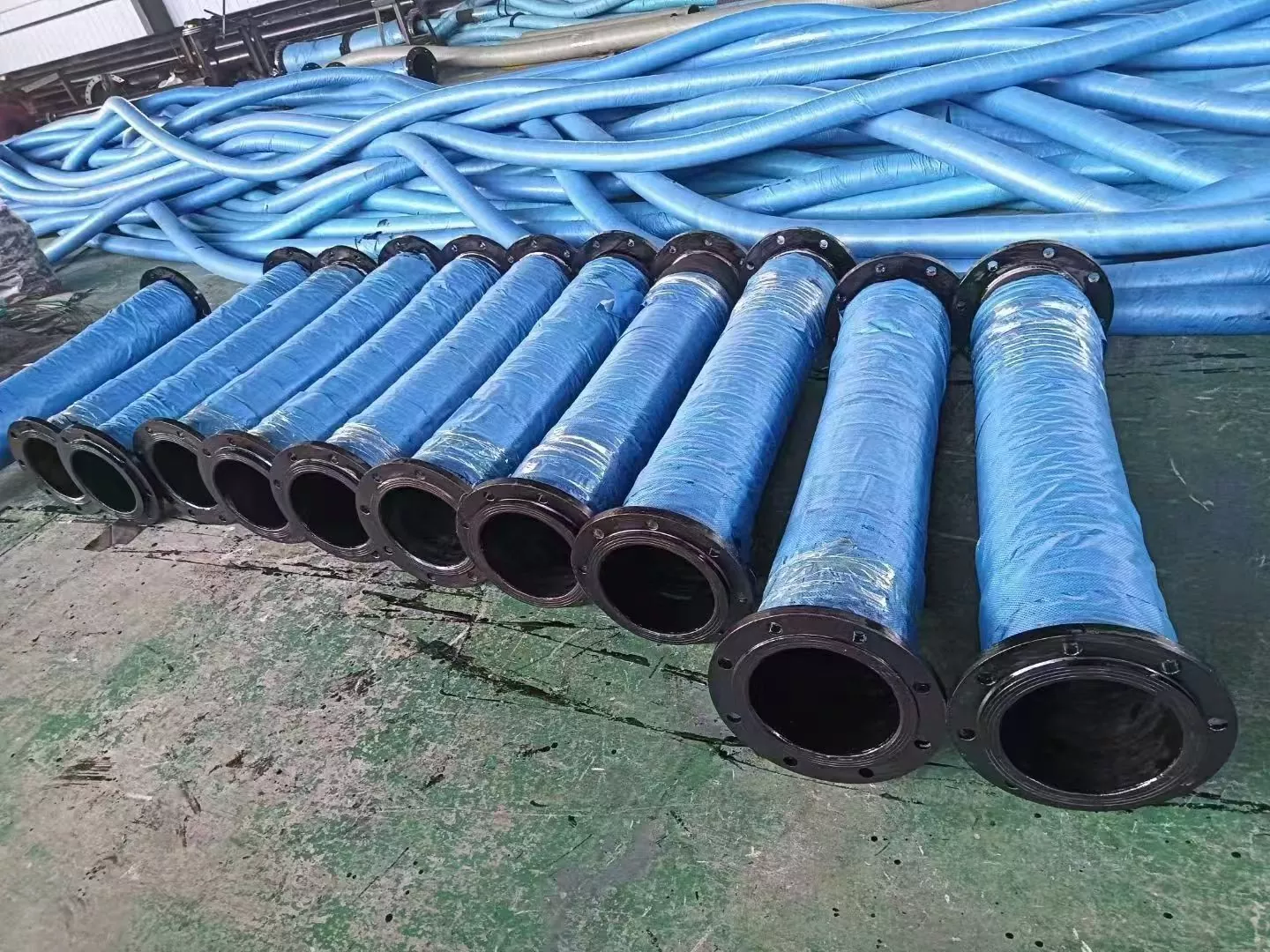

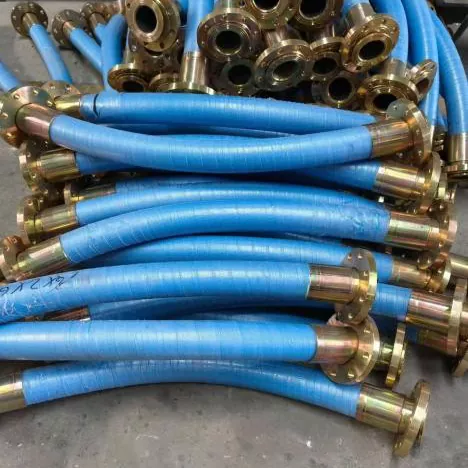

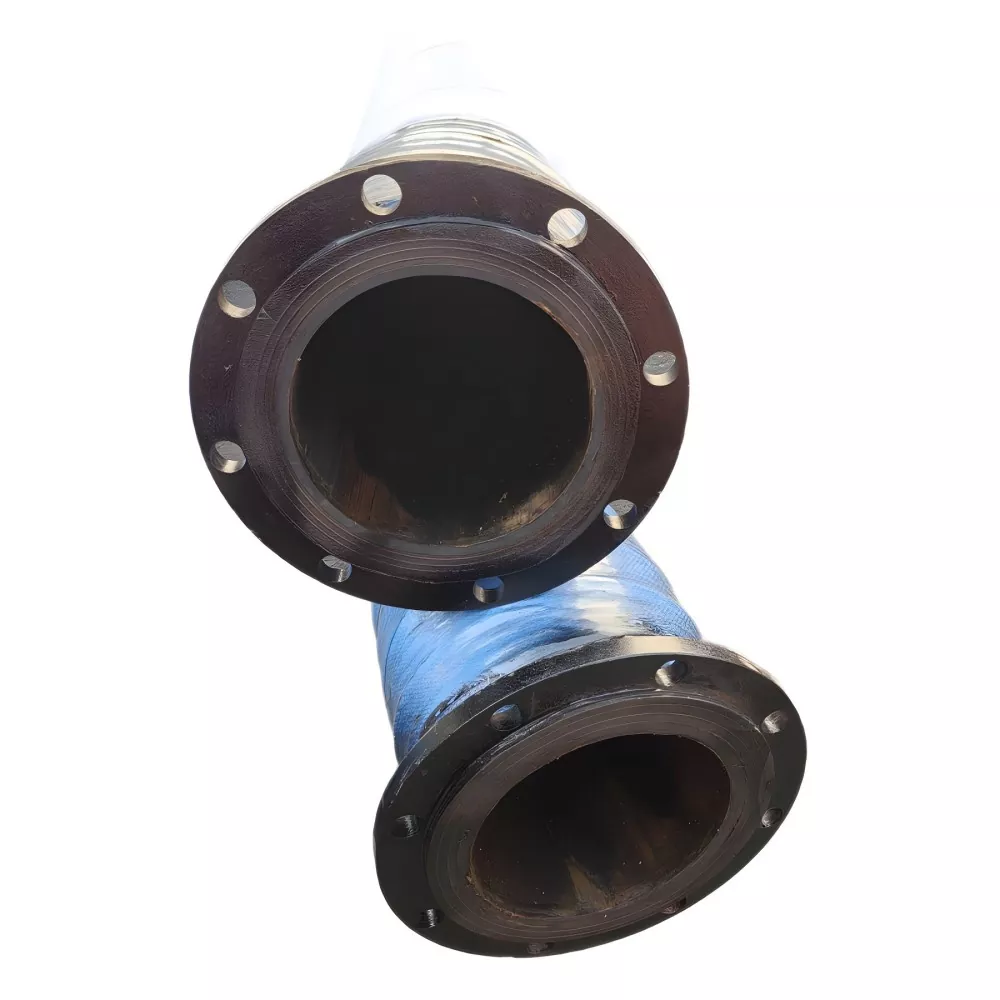

Гумено црево са прирубницом за усисавање и пражњење великог пречника

Гумено црево са прирубницом великог пречника је тип индустријског црева који се користи за флексибилан транспорт медија великог протока. Углавном решава повезивање, померање и прилагођавање услова усисавања/пражњења између фиксних цевовода и пумпи, опреме или покретних цевоводних система.

Према постојећим информацијама о производу, ова серија се углавном користи за транспорт воде, морске воде, течности, минералне суспензије, песка, шљунка, јаловине и неких индустријских течности.

ЈИДОНГДА црево може да конфигурише производе према спецификацијама купаца, техничким параметрима, цртежима или стварним условима рада.

Приликом куповине препоручује се да се потврди унутрашњи пречник, дужина, радни притисак, вакуумски притисак, медијум, температура и стандард прирубнице како би се осигурало да структура црева одговара стварном систему цевовода.

У поређењу са обичним цревима која се углавном користе за транспорт под позитивним притиском, овај производ додаје опцију подршке спиралне челичне жице у структури, која може пружити подршку за усисне и вакуумске апликације.

Вишеслојни арматурни слој од тканине / кабла се користи да издржи радни притисак, док се унутрашња гума и спољна гума бирају према медијуму, температури и радном окружењу.

Принцип рада и структурна комбинација

Гумено црево великог пречника са прирубницом постиже транспорт медија комбинацијом:

Унутрашњи гумени слој + слој ојачања + спирални челични жичани оквир (према конфигурацији модела) + спољни гумени слој + крајње прирубнице

Током рада пражњења, унутрашњи притисак је углавном подржан слојем арматуре.

Током рада усисавања или вакуума, спирални челични жичани оквир пружа подршку по ободу, помажући да се смањи ризик од спљоштења и колапса црева.

Крајње прирубнице се користе за вијчане везе са пумпама, вентилима, цевоводима и другом опремом.

Спецификације прирубница се могу потврдити у складу са стандардима цевовода на лицу места или цртежима купаца, смањујући проблеме уградње узроковане неусклађеним димензијама прикључка.

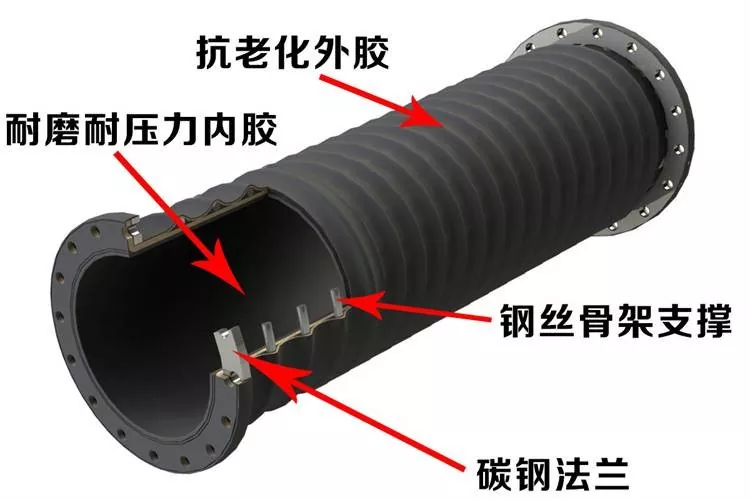

Илустрација структуре производа

Структура: унутрашња гума отпорна на хабање, слој за ојачање, спирални челични жичани оквир, спољна гума и прирубница од угљеничног челика

Опис главне структуре

• Унутрашњи гумени слој:
Директно контактира транспортни медијум. Одговарајући гумени материјали се могу изабрати у складу са медијима као што су вода, муљ, минерални муљ, песак и шљунак, као и стварним условима рада.

• Ојачани слој тканине:
Користи вишеслојну арматурну структуру од тканине/тканине да издржи главно оптерећење притиска.

• Спирални челични жичани оквир:
Користи се за структурна решења која захтевају усисни или вакумски транспорт, пружајући подршку телу црева.

• Спољни гумени слој:
Пружа спољну заштиту и може се изабрати према отпорности на старење, отпорности на хабање и спољашњим условима рада.

• Крајња прирубница:
Може се опремити прирубницама од угљеничног челика или нерђајућег челика и ускладити према стандардима, димензијама или цртежима купаца.

Кључне предности

Пренос великог пречника:
Доступан у различитим спецификацијама великог пречника, погодан за транспорт медија великог протока. Стварни расположиви опсег пречника ће бити потврђен у складу са техничким захтевима.

Прилагодљивост усисавања и пражњења:
Према структурној конфигурацији, може се користити за усисавање, пражњење или комбиновано усисно-пражњење.

Погодан прирубнички прикључак:
Прирубнице се могу конфигурисати према уобичајеним стандардима као што су ГБ, ДИН, АНСИ, ЈИС, АСМЕ и цртежи купаца.

Опциона решења отпорна на хабање:
За абразивне медије као што су муљ, минерална каша, песак и шљунак, одговарајуће унутрашње гумене и арматурне структуре могу се изабрати у складу са условима хабања.

Флексибилна веза:
Гумена црева обезбеђују одређену прилагодљивост савијању и померању, погодна за вибрације опреме, померање цевовода и услове одступања монтаже.

Прилагођено према условима рада:
ОЕМ и нестандардна прилагођавања су доступна на основу пречника, дужине, притиска, вакуумског притиска, температуре, гуменог материјала, спецификација прирубнице и боје.

Техничке спецификације

Следећи параметри су састављени из постојећих информација о производу. Пошто различити пречници, структуре, дужине и услови рада могу утицати на коначне перформансе, потврђени технички параметри/цртежи ће преовладати за формалну куповину.

Напомена за потврду спецификације:
Оригиналне информације о производу садрже два различита описа опсега пречника: „ДН100–ДН1000“ и „ДН100–ДН2000“, док тренутна табела параметара наводи до ДН500. Да би се избегле недоследне информације на веб страници, препоручује се да се пре објављивања потврди коначан опсег снабдевања великог пречника у складу са стварним могућностима производње и снабдевања.

Сценарији апликација

рударство

Користи се за транспорт минералне суспензије, јаловине и каше која садржи честице.

За високоабразивне медије, унутрашњи гумени материјал и структуру ојачања треба одабрати према величини честица, концентрацији, брзини протока и притиску.

Дредгинг

Погодно за бродове за багеровање, пумпе за стајњак, цевоводе за испуштање блата и неке подводне системе за транспорт.

Може се користити за усисавање и испуштање муља, муља, песка и других материјала.

Портови и терминали

Користи се у системима за транспорт течности или материјала који захтевају велики капацитет пречника и флексибилне везе.

Спецификације прирубнице се могу конфигурисати према захтевима за повезивање на лицу места.

Песак и шљунак

Погодан за транспорт песка, шљунка, мешавина воде и песка, малтера и других материјала који садрже честице.

Структуре отпорне на хабање могу се одабрати према стварним условима хабања.

Индустрија челика

Може се користити за индустријску воду, муљ, минералну суспензију и транспорт неких индустријских медија.

Такође погодан за флексибилне цевоводне везе између опреме великих размера.

Грађевинарство и инжењеринг

Према нивоу притиска, средњој и структурној конфигурацији, може се применити у грађевинској опреми и инжењерским пројектима за транспорт течности или материјала.

Трансфер индустријског материјала

Погодно за индустријске транспортне системе као што су енергија, третман воде и инжењерска опрема.

Прилагођена решења су доступна према медијима и стварним условима рада.

Водич за избор и потврда куповине

Када купујете гумено црево за усисавање и испуштање великог пречника са прирубницом, не препоручује се навођење само на основу унутрашњег пречника.

За усисна и испусна црева, захтеви за вакуумски притисак, средња абразија, температура и прирубнички спој ће утицати на коначну конфигурацију структуре и перформансе услуге.

• Прво потврдите медиј за транспорт:
Вода, морска вода, муљ, минерални муљ, јаловина, песак, шљунак или други индустријски медији.

• Потврдите услове рада:
Брзина протока, радни притисак, радни притисак вакуума, температура медија, концентрација средње количине и величина честица.

• Потврдите захтеве за инсталацију:
Унутрашњи пречник, дужина, захтеви за савијање/померање, стандард прирубнице, димензије прирубнице и тип површине заптивања.

• За апликације са високим степеном абразије као што су минерална каша, јаловина и песак/шљунак:
Треба потврдити унутрашњи гумени раствор отпоран на хабање.

• За апликације усисног или вакуумског транспорта:
Треба одредити ниво вакуумског притиска и потврдити да ли је потребан оквир од спиралне челичне жице.

• За нестандардне пројекте:
За техничку потврду препоручује се давање цртежа, старих узорака црева или стварних димензија прикључка.

Мере предострожности при раду

· Радни притисак, притисак вакуума и температура не смеју да прелазе дозвољени опсег потврђеног модела црева. Посебна ограничења подлежу документима техничке потврде производа.

· Када преносите абразивне медије као што су песак и минерална суспензија, одговарајућу унутрашњу гумену структуру треба изабрати у складу са стварним условима хабања, а тело црева треба редовно проверавати.

· Пре уградње прирубнице, проверите стандард прирубнице, размак између рупа за вијке, заптивну површину и димензије прикључка за вијке да бисте избегли присилно поравнање током инсталације.

· За апликације усисавања треба потврдити захтев за вакуум и конфигурацију ојачања спиралне челичне жице. Ако дође до абнормалног спљоштења црева, колапса или деформације, престаните да користите црево и проверите услове рада.

· Током уградње и транспорта избегавајте непотребне ударце, стискање или вучење крајева прирубница да бисте смањили оштећење прикључних делова и тела црева.

· За специјалне хемијске медијуме, медијуме високе температуре или нестандардне услове рада, наведите информације као што су састав и температура медија пре куповине. Техничко особље ће потврдити компатибилност материјала.

Управљање одржавањем и животним веком

Стварни век трајања гумених црева великог пречника повезан је са транспортним медијумом, притиском, вакуумским притиском, температуром, савијањем, условима уградње и учесталошћу употребе.

Према томе, одржавање треба да се фокусира на:

Редовни прегледи + евиденција о радним условима + благовремено поступање са ненормалним условима

· Редовно проверавајте да ли спољни гумени слој има пукотине, абнормално хабање, испупчење или друга видљива оштећења.

· Проверите да ли област прирубничког споја има лабавост, цурење или абнормалну деформацију.

· Проверите стање црева током операција усисавања и пражњења, обраћајући пажњу на абнормално спљоштење, колапс или деформацију.

· За абразивне медије као што су минерална каша и песак/шљунак, забележите услове хабања у складу са стварном употребом као референцу за будућу оптимизацију избора.

· Када је црево ван употребе, избегавајте дуготрајно притискање оштрим предметима. Током руковања и складиштења, минимизирајте непотребно савијање и ударце.

· Ако дође до абнормалног притиска, очигледног цурења, оштећења структуре или ненормалног споја, престаните да користите црево и извршите технички преглед.

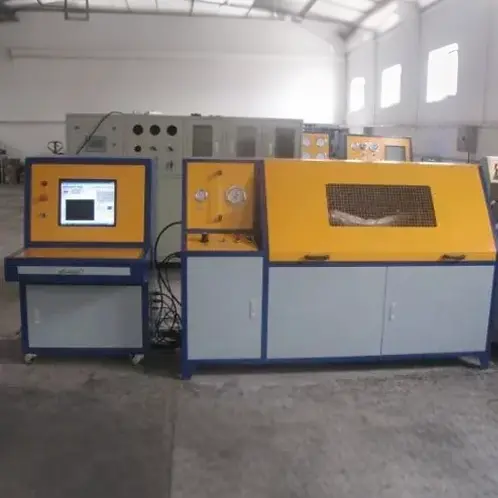

Контрола квалитета и испорука

Према постојећим информацијама о производу, готови производи се могу прегледати у складу са спецификацијама производа и захтевима купаца, укључујући:

· Изглед

· Унутрашњи пречник

· Спољни пречник

· Дужина

· Димензије прирубнице

· Притисак

· Вакум / Негативан притисак

· Тврдоћа

· Перформансе гуме

Ако купци имају посебне захтеве за тестирање, ставке инспекције и стандарди прихватања треба да буду потврђени пре наручивања.

За прилагођене производе, спецификације, захтеви за прирубнице, ниво притиска, притисак вакуума, транспортни медијум и захтеви за испоруку могу се потврдити током фазе техничке потврде.

ФАК

1. Које су спецификације доступне за гумено црево великог пречника за усисавање и пражњење?

Актуелне информације о параметрима наводе уобичајене унутрашње пречнике укључујући ДН100, ДН150, ДН200, ДН250, ДН300, ДН400 и ДН500 мм. Веће величине могу бити технички потврђене према захтевима пројекта.

2. Да ли се прирубнице могу уградити на црево?

Да. Производ користи прирубничке спојеве и може бити опремљен према ГБ, ДИН, АНСИ, ЈИС, АСМЕ стандардима или нацртима купаца.

3. Да ли се може користити за транспорт минералне суспензије и јаловине?

Да. Према концентрацији суспензије, величини честица, брзини протока, притиску и температури, могу се одабрати одговарајуће структуре отпорне на хабање. Коначно решење ће бити потврђено према стварним условима рада.

4. Може ли се користити за пројекте багеровања?

Да. Црево се може изабрати према захтевима медијума, притиска, вакуума и начина уградње система за јаружање.

5. Може ли се прилагодити према цртежима?

Да. Купци могу обезбедити цртеже, узорке или детаљне техничке параметре за потврду тела црева и структуре прирубнице.

6. Шта је МОК?

МОК зависи од типа производа, спецификације, дужине и захтева за прилагођавање.

Стандардни производи могу да подрже куповину у малим серијама. Конкретна количина ће бити потврђена током понуде.

7. Могу ли се дати узорци?

Неки стандардни производи могу пружити узорке или подршку за узорке. Трошкови узорка и трошкови транспорта биће потврђени у складу са специфичним производом и ситуацијом наруџбине.

8. Које је време испоруке?

Стандардни производи обично захтевају 7-20 радних дана.

За прилагођене производе, црева великог пречника и посебне спецификације, време испоруке ће бити потврђено према структури, количини и захтевима производње.

Пре наручивања биће обезбеђен јасан распоред испоруке.

9. Како се гарантује квалитет за масовне наруџбине?

Инспекције квалитета се могу извршити у складу са спецификацијама производа и захтевима купаца, укључујући изглед, димензије, прирубницу, испитивање под притиском и вакуумом.

Посебне ставке за преглед треба потврдити пре куповине.
