Шта је ферула фитинг и како функционише у системима за повезивање цеви?

Грађевински багер изненада губи хидраулички притисак. Оператер излази и уочава локвицу уља која цури из зглоба испод машине. Долази тим за одржавање, дијагностикује проблем као лабав спој и затеже га. Али цурење се враћа у року од сат времена. Проблем није у затегнутости; то је утичница која је унутра која је изгубила стисак. Овај сценарио се свакодневно одвија у радионицама и на градилиштима, често зато што људи који раде на опреми не разумеју у потпуности компоненту коју затежу. ТхеФерруле Фиттингје један од најчешћих, али најнесхваћенијих елемената у системима за напајање флуида. Мали је, јефтин и лако га је превидети, а ипак правилно функционишући спојни спој је разлика између поузданог хидрауличког система и хроничног отвора за цурење.

Монтажни спој је механички компресиони уређај који ствара заптивку отпорну на цурење између цеви и тела фитинга. Ради на једноставном, али елегантном принципу: када се навртка затегне, она приморава конусни прстен (ферула) да се радијално притисне на зид цеви. Ова компресија ствара два критична ефекта: заптивку од метала до метала која спречава излазак течности и механичко држање које спречава извлачење цеви под притиском. Фитинг за феруле се не ослања на лепкове, заптиваче или заптивке; користи еластичност и пластичност метала да формира трајну, поуздану везу. Овај чланак ће вас одвести у дубоко уроњење у свет Ферруле Фиттинга, истражујући његову анатомију, физику рада, различите типове и техничке спецификације које дефинишу квалитетан производ. Такође ћемо покрити практичне технике инсталације и уобичајене сценарије за решавање проблема. На крају ћете разумети зашто ова мала компонента заслужује много више пажње него што је обично добија.

Садржај

• 1. Шта је утичница?
• 2. Како футрола ради за стварање заптивке отпорне на цурење?
• 3. Које су различите врсте арматурних прстенова и где се користе?
• 4. Које техничке спецификације дефинишу висококвалитетни спојни прстен?
• 5. Како правилно инсталирати и решити проблеме са утичницом?
• Често постављана питања (ФАК)
• О произвођачу
• Закључак

Шта је утичница?

A Ферруле Фиттингје прецизно пројектована компонента која се користи за повезивање цеви са телом фитинга у системима за напајање флуида и пнеуматским системима. То је мали метални део у облику прстена који, када се компресује, ствара заптивку и обезбеђује механичко задржавање. Реч "ферула" потиче од латинског "феррум", што значи гвожђе, што одражава његову металну природу. У свом најједноставнијем облику, спојни спој је рукав који се уклапа преко краја цеви. Када се навртка фитинга затегне, ферула се притиска на конусну површину у телу фитинга, узрокујући њено деформисање и хватање цеви. Ова деформација је трајна; једном када је спојни прстен правилно компримован, не може се поново користити на новој локацији и остаће на месту чак и под екстремним вибрацијама.

Да бисте разумели причвршћивање феруле, замислите како ваша рука држи дрвени штап. Прсти се омотавају око штапа, вршећи притисак са свих страна. Што јаче стишћете, то је чвршћи стисак. Прикључак са навлаком ради на истом принципу, али са кључном разликом: навојни спој није само за хватање; такође ствара печат. Обруч је сужен, а када се угура у одговарајући конус унутар тела фитинга, подлеже контролисаној пластичној деформацији. Спољашња површина ферула заптива тело фитинга, док унутрашња загризе у зид цеви. Ова двострука радња – заптивање и хватање – је оно што чини феруле фитинг тако ефикасним. Цев није залепљена или заварена; механички је закључан и запечаћен деформацијом феруле.

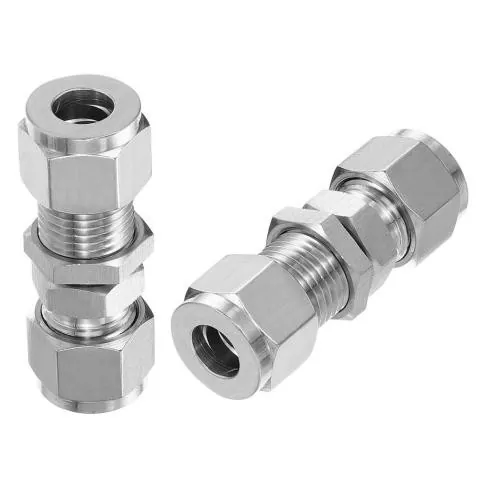

Анатомија феруле фитинга састоји се од три основне компоненте:

• Фиксно тело:Главно кућиште које садржи конусно седиште и обезбеђује спољну везу (навој или заварен). Обично је направљен од нерђајућег челика, месинга или угљеничног челика.
• ферула:Прстен за компресију који се деформише да би заптио и ухватио цев. Ово је срце опреме. Његова геометрија, материјал и завршна обрада површине су критични за перформансе фитинга.
• орах:Огрлица са спољним навојем која примењује аксијалну силу да би сабијао прстен у тело фитинга. Дизајн матице утиче на потребан обртни момент и на једноставност уградње.

Ферруле Фиттинг је јединствен међу методама спајања цеви јер не захтева никакву специјалну припрему краја цеви - нема развртања, лемљења или заваривања. Цев се једноставно исече на квадрат, скине ивице и уметне. Ова једноставност је главни разлог зашто се Ферруле Фиттинг тако широко користи у апликацијама у распону од аутомобилских кочних водова до нафтних платформи на мору.

Како футрола ради за стварање заптивке отпорне на цурење?

Да би разумели како аФерруле Фиттингради, треба замислити шта се дешава унутар фитинга током затезања. То је мала драма сила, деформација и заптивања, а све се дешава у простору од неколико милиметара. Процес се може поделити на четири различите физичке фазе, од којих свака доприноси коначном заптивање и приањање.

Фаза 1: Убацивање и иницијални контакт.Цев се исече четвртасто и скине ивице, а затим се уметне у тело фитинга све док се не испружи уз раме или се држи на одређеној дубини уметања. Прикључак са ферулом се клизи преко цеви, а затим навртком. Матица се затим покреће на навоје тела фитинга. У овом тренутку нема контакта између феруле и заптивних површина. Обруч једноставно стоји на цеви, спреман да се активира.

Фаза 2: Ангажман феруле.Како се навртка затеже, долази у контакт са задњом страном прстена. Обруч почиње да се помера аксијално у тело фитинга, улазећи у конус седишта. Угао конуса је критичан: обично између 24 и 60 степени, у зависности од дизајна фитинга. Предња ивица прстена долази у контакт са конусом тела фитинга, а сила навртке почиње да покреће прстен напред.

Фаза 3: Деформација феруле.У овом тренутку, ферула почиње да се деформише. Геометрија феруле је дизајнирана тако да је јача позади и слабија напред. Како навртка наставља да се затеже, предњи део феруле, који је тањи и има мањи попречни пресек, почиње да се урушава према унутра. Ово урушавање према унутра је "угриз" који спојни навој прави у цев. Унутрашњи пречник феруле се смањује, а његова предња ивица сече у зид цеви, стварајући механичку браву. Истовремено, спољна површина феруле се притиска на конус тела фитинга, стварајући примарну заптивну површину.

Фаза 4: Финална еластична брава.У завршној фази, прстен је потпуно компримован. Претрпео је и еластичну и пластичну деформацију. Еластична компонента је кључна: прстен, попут опруге која је сабијена, врши континуирану спољну силу на тело фитинга и непрекидну унутрашњу силу на цев. Ова трајна сила, позната као "сила заптивања", је оно што одржава интегритет везе током времена, чак и под термичким циклусима и флуктуацијама притиска. Цев је сада закључана на месту и запечаћена.

Шта се дешава када вибрација олабави матицу? Ако се навртка мало повуче, еластични опоравак прстена – његово понашање попут опруге – одржава заптивне површине у контакту. Због тога правилно постављени спојни спој може остати без цурења чак и након година рада. Међутим, ако је навртка претерано затегнута, прстен се може померити преко границе еластичности, што доводи до прекомерне пластичне деформације. Ово стање, познато као "излазак из дна", може уништити прстен и створити пут за цурење. Ово је разлог зашто су многи кварови на спојницама са чаурама узроковани нетачним обртним моментом.

Које су различите врсте арматурних прстенова и где се користе?

ТхеФерруле Фиттингније јединствен, монолитан производ. Долази у неколико различитих конфигурација, од којих је свака оптимизована за специфичне примене, опсеге притиска и услове околине. Разумевање разлика је од суштинске важности за одабир правог спојног прстена за дати посао. Три најчешћа типа су Сингле Ферруле, Доубле Ферруле и В-Типе Ферруле.

Фитинги са једним прстеном.Као што назив имплицира, Сингле Ферруле користи само један елемент феруле за обезбеђивање функције заптивања и хватања. Овај прстен је типично дизајниран са оштром предњом ивицом која се загриза у цев док њена спољна површина заптива тело фитинга. Прикључци са једним прстеном су једноставни, имају мање делова и често су јефтинији од дизајна са двоструким прстеном. Обично се користе у апликацијама ниског до средњег притиска, као што су пнеуматски системи, инструментација и општи индустријски водовод. Једноставност, међутим, има своју цену: један прстен мора да служи две функције истовремено, чинећи га мање толерантним на грешке у инсталацији и осетљивијим на завршну обраду површине цеви.

Фитинги са двоструким прстеном.Двоструки спојни прикључак је софистициранији дизајн који раздваја функције заптивања и хватања у две независне компоненте. Предњи прстен је дизајниран да заптива тело фитинга, док је задњи прстен дизајниран за хватање цеви. Ова подела рада омогућава да се сваки прстен оптимизује за своју специфичну функцију. Предњи прстен може бити направљен од мекшег материјала ради бољег заптивања, док задњи прстен може бити тврђи за боље приањање. Двоструки спојни прикључак се широко користи у хидрауличким системима високог притиска, као што су они који се налазе у грађевинској опреми, машинама за бризгање и нафтним платформама на мору. Они нуде врхунску отпорност на вибрације и мање су осетљиви на варијације обртног момента инсталације.

Фитинги за феруле типа В.В-Типе Ферруле је специјализован дизајн, обично направљен од легуре нерђајућег челика високог квалитета, са карактеристичним "В" профилом у попречном пресеку. Овај јединствени облик омогућава ферулу да апсорбује топлотну експанзију и контракцију без губитка преднапрезања. Монтажни прикључак типа В се првенствено користи у апликацијама на високим температурама, као што су праћење паре, измењивачи топлоте и цеви за пећи. Такође се налазе у криогеним системима где су честе екстремне температурне варијације. Дизајн В-типа обезбеђује равномернију расподелу напрезања, смањујући ризик од пуцања корозије под напоном у захтевним окружењима.

Табела у наставку даје упоредни преглед три главна типа фитинга.

Које техничке спецификације дефинишу висококвалитетни спојни прстен?

Представа аФерруле Фиттингодређује се комбинацијом избора материјала, геометријске прецизности и површинске обраде. Лоше произведени прстен ће прерано отказати, док висококвалитетни прстен може да пружи деценије поуздане услуге. Разумевање техничких спецификација које дефинишу висококвалитетни спојни прстен је од суштинског значаја за инжењере, стручњаке за набавку и тимове за одржавање који морају да изаберу праву компоненту за своју примену.

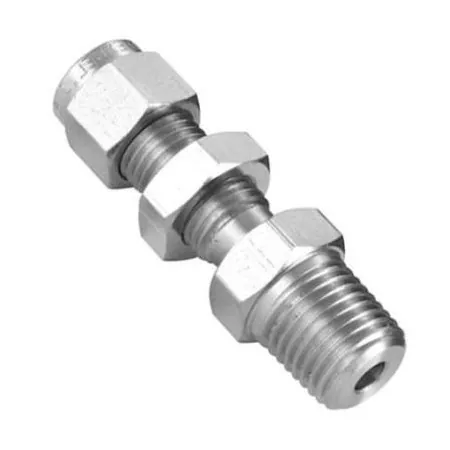

У нашој фабрици производимо окове са навојима који испуњавају највише индустријске стандарде. Наши производи за причвршћивање феруле доступни су у различитим материјалима, укључујући нерђајући челик 316Л, месинг и угљенични челик, са површинским третманима у распону од пасивирања до електробез никлованог полагања. Табела у наставку даје детаљан преглед кључних техничких спецификација за наш асортиман феруле фитинга.

Један од најкритичнијих параметара је површинска тврдоћа феруле. Обруб мора бити тврђи од цеви за коју се хвата, али не толико тврд да постане ломљив. Наш феруле Фиттинг је термички обрађен да би се постигла површинска тврдоћа од 58-62 ХРЦ, што обезбеђује оптималну равнотежу између загриза и жилавости. Храпавост површине заптивних површина је такође критична. Површина која је превише храпава неће правилно заптити, док површина која је превише глатка можда неће обезбедити довољно трења да би ферула "загризла" цев. Одржавамо храпавост површине од 0,4-0,8 µм на нашим површинама за заптивање, што се показало као оптималан опсег за заптивање.

Поред ових стандардних спецификација, нудимо неколико прилагођених опција за причвршћивање чаура, укључујући посебне материјале (нпр. Инцонел, Монел за корозивна окружења) и посебне премазе (нпр. ПТФЕ премаз за смањено трење). Наш инжењерски тим је на располагању да вам помогне у одабиру правих спецификација окова за навоје за вашу специфичну примену.

Како правилно инсталирати и решити проблеме са спојним прстеном?

Чак и најквалитетнијеФерруле Фиттингнеће успети ако није правилно инсталиран. Правилна инсталација је вештина коју сваки техничар и инжењер за одржавање треба да савлада. Процес је једноставан, али захтева пажњу на детаље у сваком кораку. Доња табела приказује пет основних корака за исправну инсталацију спојног прстена.

Упркос пажљивој инсталацији, може доћи до цурења и других проблема. Приликом решавања проблема са спојним прстеном, корисно је пратити систематски процес. Испод је поједностављени водич за решавање проблема.

• Цурење откривено током почетне инсталације:Проверите правоугаоност цеви и дубину уметања. Лоше исечена цев или непотпуно уметање је најчешћи узрок почетног цурења. Поново инсталирајте са новим спојним прстеном.
• Цурење откривено након периода рада:Проверите обртни момент матице. Вибрације могу довести до повлачења матице. Поновно затезање матице може решити проблем. Ако цурење и даље постоји, проверите да ли има оштећења на прстену. Обруб је можда био превише затегнут током прве уградње, што је изазвало превелику деформацију.
• Цев се може ротирати или извлачити:Обруч није довољно захватио цев. Ово је обично због недовољног затезања или употребе цеви нетачне тврдоће. Проверите обртни моменат и проверите да ли је материјал цеви компатибилан са спецификацијама прикључка за феруле.
• Облога је видљиво напукла или сломљена:То је често због претераног затезања или оштећења материјала. Замените спојницу са новом јединицом и проверите обртни момент да бисте били сигурни да не прелази препоручену вредност.

Често постављана питања (ФАК)

Питање 1: Да ли се спојни спој може поново користити након што је затегнут?

Одговор: Опћенито, спојни спој није дизајниран за поновну употребу. Обруб се подвргава трајној пластичној деформацији када се сабије, а угриз који прави у цев је једнократан догађај. Поновна употреба ферула на новој цеви или на новој локацији се не препоручује, јер неће формирати исто поуздано заптивање и приањање. У неким случајевима, ако је спој само мало затегнут (а прстен још није загризао цев), можда је могуће поново га поставити, али то је на ризик инсталатера. Наша фабрика препоручује замену прстена и матице сваки пут када се цевни прикључак раставља, како би се гарантовало заптивање непропусно.

Питање 2: Како могу да утврдим да ли је утичница довољно затегнута без момент кључа?

Одговор: Иако је момент кључ пожељан алат за доследно и тачно затезање, он није увек доступан. Алтернативни метод је метода „бројања окрета“. Када се навртка затегне руком, означите референтну тачку, а затим је затегните за додатних 1/4 до 1/2 окрета, у зависности од величине и материјала фитинга. За цевни прикључак од 1/4" често је довољан 1/4 окрета након ручног затезања; за фитинг од 1/2" може бити 1/2 окрета. Међутим, овај метод је мање прецизан и ослања се на осећај инсталатера. Препоручујемо употребу момент кључа и вредности обртног момента које је одредио произвођач, посебно у апликацијама под високим притиском или критичним за безбедност.

Питање 3: Да ли су спојни елементи погодни за цеви од нерђајућег челика?

Одговор: Да, феруле фитинг се широко користи са цевима од нерђајућег челика. Међутим, материјал цеви мора бити компатибилан са материјалом феруле. Обруб мора бити тврђи од цеви да би се створио потребан загриз. За цеви од нерђајућег челика препоручујемо употребу чауре направљене од легуре нерђајућег челика веће тврдоће од цеви. Наша фабрика нуди утичнице које су посебно дизајниране за употребу са цевима од нерђајућег челика, са оптимизованом топлотном обрадом како би се обезбедило сигурно приањање и поуздано заптивање. Ако постоји значајна неусклађеност тврдоће, ферул можда неће правилно захватити цев или се цев може оштетити.

Питање 4: Који је највећи притисак који може да поднесе феруле фитинг?

Одговор: Максимални радни притисак навојног прстена зависи од неколико фактора: пречника цеви, материјала феруле и тела фитинга и типа дизајна (једноструки прстен наспрам двоструког прстена). Наши прикључци са двоструким ферулом за цеви пречника до 1" су предвиђени за радне притиске до 630 бара (9.100 пси). За веће пречнике или веће притиске, доступни су специјални дизајни. Увек погледајте табелу о оцени притиска произвођача за одређени модел и величину. Од суштинског је значаја да обезбедите да максимални системски притисак феруле плус а премашује безбедносну маргину.

Питање 5: Зашто мој спојни прстен цури чак и након што сам га правилно затегнуо?

Одговор: Цурење у правилно затегнутом споју чауре може бити узроковано неколико фактора који можда нису одмах очигледни. Најчешћи узроци су: изгребана или оштећена површина цеви испод феруле (често због крхотина или руковања); цев која није савршено округла (нарочито ако је исечена тестером за метал, а не резачем за цеви); неисправна тврдоћа цеви (ферула не може да се угризе у цев која је претврда); или оштећена или контаминирана заптивна површина у самом телу фитинга. Поред тога, ако је прикључак растављен и поново састављен без замене феруле, првобитна деформација се неће поновити, што ће изазвати цурење. Наша фабрика препоручује да пажљиво прегледате цев да ли има оштећења и да увек користите нови феруле фитинг када поново инсталирате спојеве како бисте избегли цурење.

О произвођачу

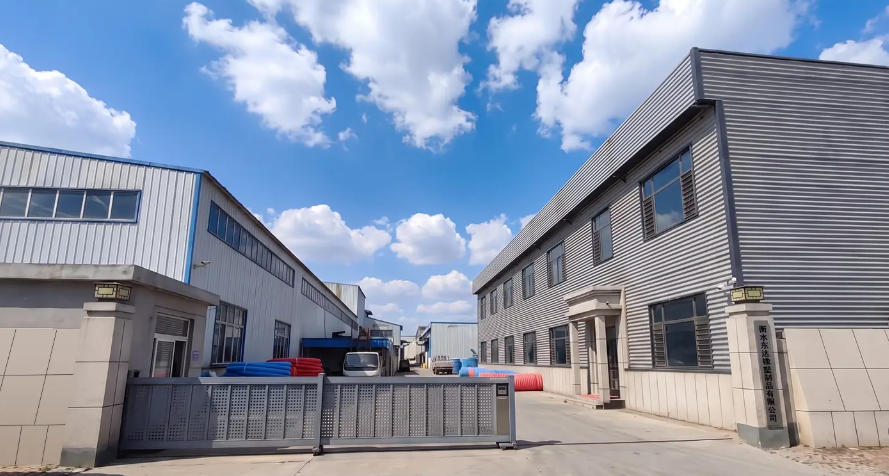

Хенгсхуи Донгда Руббер & Пластиц Продуцтс Цо., Лтд.налази се у округу Јинг, провинција Хебеи—срцу кинеске реномиране базе индустрије гуме и пластике, коју је одобрило Кинеско удружење индустрије гуме 2007. Са погодним приступом транспорту преко аутопута Пекинг-Фузхоу и националних аутопутева, компанија је израсла у професионалног произвођача склопова црева високог и ниског притиска, транспортера, водова, транспортера најлонске заптивке, ваљци и разни производи од гуме и пластике.

Наши производи за причвршћивање феруле су пројектовани за отпорност на висок притисак, мали радијус савијања, јаке перформансе против замора и продужени радни век. Имају широку примену у инжењерским машинама, нафти, рударству угља, електроенергетици, металургији, хемијској индустрији, бродоградњи и транспортним секторима, зарађујући високо признање купаца како у земљи тако и у иностранству.

Искрено поздрављамо вредне повратне информације и подршку од пријатеља и клијената широм света. Позивају се корисници у земљи и иностранству да се распитају о сарадњи. Посвећени смо пружању задовољавајуће услуге и поузданих решења за све ваше потребе веза.

Закључак

Прикључак може бити мала компонента, али његова улога у интегритету и поузданости система за напајање флуида је огромна. Од начина на који се деформише да би створио заптивку и приањање, до избора материјала и топлотног третмана који дефинишу његове перформансе, Ферруле Фиттинг је ремек дело инжењеринга које често остаје непримећено све док не поквари. Разумевање како функционише, који су типови доступни и како да га правилно инсталирају од суштинског је значаја за свакога ко ради са системима за повезивање цеви.

У ЈИДОНГДА-и смо посвећени обезбеђивању висококвалитетних спојница са чаурама које испуњавају захтевне захтеве модерне индустрије. Наши производи су дизајнирани и произведени по највишим стандардима, обезбеђујући поуздане перформансе у најизазовнијим условима. Ако тражите поуздано решење за фиксирање за своју примену, позивамо вас да нас контактирате. Наш тим искусних професионалаца спреман је да вам помогне у избору производа, техничкој подршци и прилагођеним решењима. Контактирајте Хенгсхуи Донгда Руббер & Пластиц Продуцтс Цо., Лтд. данасза консултације или да затражите понуду. Дозволите нам да вам помогнемо да изградите везу у коју можете веровати.
