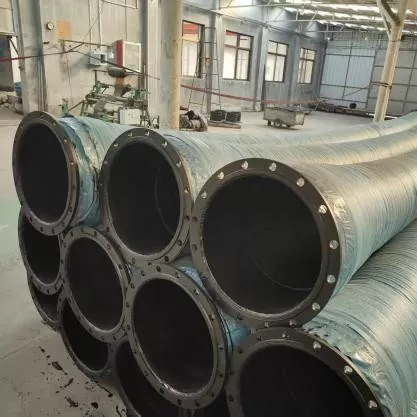

Гумено црево великог пречника ојачано челичном жицом спирално

Гумено црево великог пречника ојачано челичном жицом ЈИДОНГДА је дизајнирано за тешке примене које карактеришу високи притисак, велике брзине протока и значајна ударна оптерећења. Његова конструкција садржи вишеслојну арматурну структуру од челичне жице високе чврстоће у комбинацији са композитном гумом високих перформанси; све компоненте се формирају кроз један процес вулканизације на високим температурама. Ово обезбеђује стабилне и издржљиве перформансе у захтевним окружењима, као што су рудници, приобална подручја и градилишта на отвореном.

Гумено црево великог пречника ојачано челичном жицом комбинује одличну флексибилност са високим капацитетом носивости. Он апсорбује вибрације опреме, компензује неусклађеност инсталације и термичко ширење или контракцију, и издржава сталне унутрашње ударе притиска као и спољашње утицаје. У поређењу са стандардним гуменим цревима ојачаним тканином, овај производ нуди значајне предности: отпорност на вакуум колапс, стабилност димензија (отпорност на истезање) и високу отпорност на хабање. Ово га чини критичном компонентом великих индустријских цевовода дизајнираних за транспорт суспензије и расутих материјала на велике удаљености.

Вишеслојна структура и кључне предности

1. Унутрашњи радни слој отпоран на хабање

Направљен од мешавине природне и синтетичке гуме високе отпорности на хабање, глатки унутрашњи слој минимизира отпор протицању. Отпоран је на ерозију и абразију од честица песка и шљунка, успоравајући хабање унутрашњег зида када је у контакту са материјалима као што су минерална руда, морски муљ и наслаге пепела.

2. Слој за ојачање спиралне челичне жице

Више нити челичне жице високе чврстоће су спирално намотане под фиксним углом, формирајући примарни носиви оквир који обавља четири кључне функције:

- Повећава називни притисак

- Обезбеђује високу отпорност на негативни притисак, спречавајући колапс током усисних операција

- Ограничава радијално ширење тела црева под притиском

- Повећава укупну структурну стабилност и отпорност на удар

3. Средњи тампон слој

Еластични гумени слој који се налази између слоја за ојачање и спољашњег гуменог поклопца; распршује утицај тренутних скокова притиска, смањује ризик од одвајања слојева и значајно побољшава отпорност на замор током продуженог цикличног пумпања течности.

4. Спољни заштитни слој отпоран на временске услове

Модификован спољни гумени поклопац отпоран на старење дизајниран да издржи различите спољне факторе: УВ деградацију услед излагања околини, пуцање озоном у индустријским зонама, корозију од сланог спреја у обалним областима и механичку абразију током подизања и уградње.

Кључне области примене

1. Транспортни системи рударске индустрије: транспорт минералне каше, јаловине, угља и материјала за прераду; погодан за пумпање муља са високим садржајем песка и вакуумске операције.

2. Баружање у луци и мелиорација земљишта: користи се са цевоводима за багере за транспорт морског песка, речног муља и материјала за пуњење; плутајуће конфигурације цевовода доступне за операције на мору.

3. Индустрија нафте и гаса: транспорт исплаке за бушење, индустријских циркулационих флуида и сродних материјала.

4. Инжењерске машине и пумпне станице: прикључци цевовода за велике багере, индустријске пумпе за воду и тешку опрему; пригушивање вибрација током рада.

5. Енергетски и еколошки сектори: циркулација суспензије за одсумпоравање електрана, транспорт пепела/шљаке и цеви за третман индустријског отпада.

6. Металуршка индустрија: континуирани транспорт високоабразивних минералних прахова и зрнастих медија за топљење.

Кључне карактеристике производа

1. Вишеслојна спирална челична конструкција пружа врхунску отпорност на притисак и удар.

2. Одлична отпорност на негативни притисак; погодан и за усисне и за испусне апликације, спречавајући колапс црева под вакуумом.

3. Могућност производње великог пречника; ниска отпорност на течност обезбеђује већу ефикасност транспорта.

4. Висока флексибилност и могућности компензације; апсорбује вибрације опреме и елиминише концентрацију напрезања у систему цевовода.

5. Интегрисана отпорност на хабање и временске услове; обезбеђује поуздан радни век у тешким окружењима као што су рудници и платформе на мору.

6. Ниски трошкови одржавања; једноставност инсталације, уклањања и замене на лицу места минимизира време застоја опреме.

Прилагођене опције конфигурације

1. Унутрашња облога од побољшаног полиуретана (ПУ).

2. Специјализовани дизајн који је отпоран на хабање за пумпање минералне суспензије.

3. Верзија отпорна на топлоту (за континуирани рад на температурама изнад 120°Ц).

4. Гумена мешавина отпорна на уље.

5. Антистатички и дизајн отпоран на експлозију.

6. Интегрисани систем пловности (плутајућа црева).

7. АНСИ, ДИН, ЈИС или БС стандардне прирубнице.

8. Универзалне спојнице за брзо спајање.

Конкурентске предности

✔ Робусна конструкција са вишеслојним ојачањем са спиралом од челичне жице високе чврстоће

✔ Одлична отпорност и на позитиван притисак и на вакуум

✔ Погодно за употребу у различитим и захтевним индустријским транспортним апликацијама

✔ Способност производње прилагођених производа великог пречника за екстремне услове рада

✔ Свеобухватне ОЕМ и ОДМ производне услуге

✔ Велико искуство у снабдевању опремом за домаће и међународне инжењерске пројекте

Пример имплементације инжењерског пројекта

Пример 1: Пројекат мелиорације у морској луци (Југоисточна Азија)

Захтеви пројекта: За рекултивацију земљишта био је потребан морски цевовод дужине 12 км, пројектован за континуирани транспорт морског песка помешаног са дробљеним шкољкама и шљунком. Плутајућа црева за усисавање и пражњење великог пречника морала су да издрже излагање сланом спреју и да раде под условима усисавања (негативни притисак).

ЈИДОНГДА Решење: ДН600 челичном жицом ојачана плутајућа гумена црева са спољним гуменим слојем отпорним на корозију (поморски разред) и ДИН стандардним прирубницама.

Оперативни резултати: 24 месеца непрекидног рада без деформације црева (спљоштења) и без пуцања спољашњег гуменог слоја услед излагања сланом спреју. Учесталост замене је смањена за 70% у поређењу са конвенционалним цревима за багеровање. Производи су успешно прошли независну инспекцију квалитета за апликације у поморству и постали су преферирани избор извођача.

ФАК

П1: Која је максимална оцена негативног притиска за ЈИДОНГДА-ово гумено црево великог пречника ојачано челичном жицом? Да ли су погодни за операције усисавања на великим удаљеностима у јаружању?

О: Стандардни модели издржавају негативан притисак од -0,09 МПа без деформације, док прилагођени модели са ојачаним спиралним структурама могу да раде у условима дубоког вакуума до -0,098 МПа. Потпуно су погодни за операције усисавања и пражњења, укључујући јаружање на велике удаљености и транспорт рударске јаловине. Додатни елементи узгона могу се уградити за бродски транспорт на велике удаљености.

П2: Које опције су доступне за руковање високотемпературним, уљним или запаљивим/експлозивним медијима?

О: Нуде се три типа специјализованих решења: дизајн отпоран на високе температуре (за континуирани рад изнад 120°Ц); производи направљени од композитне гуме отпорне на уље на бази нитрилне гуме (НБР) за транспорт сирове нафте, хидрауличких уља или органских растварача; и антистатичке конструкције отпорне на експлозију пројектоване да расипају статички електрицитет настао трењем медија (погодно за руковање запаљивим нафтним производима). Извештаји о испитивању који покривају својства материјала и карактеристике перформанси су обезбеђени за све специјализоване производе.

П3: Са којим међународним стандардима за спојнице су производи компатибилни? Може ли фабрика ЈИДОНГДА испоручити потпуно састављене јединице?

О: Црева су компатибилна са четири главна стандарда прирубница (АНСИ, ДИН, ЈИС, БС) као и разним типовима спојница за брзо повезивање. Нудимо свеобухватно решење које укључује сечење, прирубничко пресовање, монолитну вулканизацију и хидростатичко испитивање; готови производи — заједно са фитингима — се испоручују директно на градилиште, елиминишући потребу за даљом обрадом од стране купца и смањујући ризик од цурења на спољним прикључним тачкама.
